TPS2514ADBVR

电源管理 - 专用

更新日期：2024-04-01 00:04:00

TPS2514ADBVR

电源管理 - 专用

产品简介：USB 专用充电端口控制器 - 第 2 代

查看详情

TPS2514ADBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2514ADBVR 中文资料属性参数

  • 现有数量：2,276现货3,000Factory
  • 价格：1 : ￥8.43000剪切带（CT）3,000 : ￥3.43436卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 应用：USB 专用充电端口（DCP），电源开关
  • 电流 - 供电：155μA
  • 电压 - 供电：4.5V ~ 5.5V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-23-6
  • 供应商器件封装：SOT-23-6

产品特性

  • Supports USB DCP shorting D+ line to D– line per USB battery charging specification, revision 1.2 (BC1.2)
  • Supports shorted mode (shorting D+ line to D– line) per Chinese Telecommunication Industry Standard YD/T 1591-2009
  • Supports USB DCP applying 2.7 V on D+ Line and 2 V on D- line (or USB DCP applying 2 V on D+ line and 2.7 V on D– line) (TPS2513, TPS2514)
  • Supports USB DCP applying 2.7 V on D+ line and 2.7 V on D- line (TPS2513A, TPS2514A)
  • Supports USB DCP applying 1.2 V on D+ and D– Lines
  • Automatically Switch D+ and D– Lines Connections for an Attached Device
  • Dual USB Port Controller (TPS2513, TPS2513A)
  • Single USB port controller (TPS2514, TPS2514A)
  • Operating range: 4.5 V to 5.5 V
  • Available in SOT23-6 package

产品概述

The TPS251xx devices are USB dedicated charging port (DCP) controllers. An auto-detect feature monitors USB data line voltage, and automatically provides the correct electrical signatures on the data lines to charge compliant devices among the following dedicated charging schemes:
查看全部

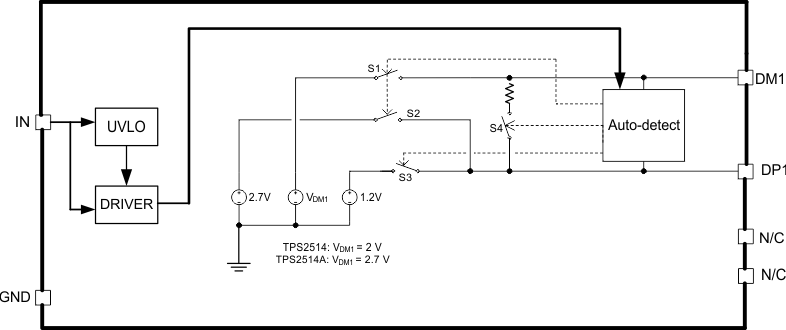

TPS2514ADBVR 电路图

TPS2514ADBVR 电路图

TPS2514ADBVR 电路图
