TPS2513AQDBVTQ1

Texas Instruments 电源管理 - 专用

更新日期：2024-04-01 00:04:00

TPS2513AQDBVTQ1

Texas Instruments 电源管理 - 专用

产品简介：汽车类 USB 充电端口双通道 DP/DM 管理器

查看详情

TPS2513AQDBVTQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2513AQDBVTQ1 中文资料属性参数

  • 现有数量：544现货10,000Factory
  • 价格：1 : ￥12.40000剪切带（CT）250 : ￥8.10192卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 应用：USB 专用充电端口（DCP），电源开关
  • 电流 - 供电：155μA
  • 电压 - 供电：4.5V ~ 5.5V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-23-6
  • 供应商器件封装：SOT-23-6

产品特性

  • 符合 AEC-Q100 标准：器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2 器件充电器件模型 (CDM) ESD 分类等级 C5
  • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件充电器件模型 (CDM) ESD 分类等级 C5
  • 自动选择充电模式D+ 和 D- 分压器模式 2.7V 和 2.7V D+ 和 D- 1.2V 模式 依照 USB 电池充电技术规格，修订版本 1.2 (BC1.2) 的 D+ 和 D- 短接模式
  • D+ 和 D- 分压器模式 2.7V 和 2.7V
  • D+ 和 D- 1.2V 模式
  • 依照 USB 电池充电技术规格，修订版本 1.2 (BC1.2) 的 D+ 和 D- 短接模式
  • 工作电压范围：4.5V 至 5.5V
  • 双路 USB 充电端口控制器，TPS2513A-Q1
  • 单路 USB 充电端口控制器， TPS2514A-Q1
  • 采用小外形尺寸晶体管 (SOT)23-6 封装
  • 车辆 USB 电源充电器
  • 汽车充电器

产品概述

TPS2513A-Q1 和 TPS2514A-Q1 是 USB 专用充电端口 (DCP) 控制器，用于为大多数常见手机和平板电脑充电。 一个自动检测特性监控 USB 数据线路电压，并在数据线路上自动提供正确的电气特征，以便在下列专用充电系统配置中为兼容器件充电：搭配使用 TPS2561A-Q1 与 TPS2513A-Q1（双通道）、TPS2557-Q1 与 TPS2514A-Q1（单通道）可提供一套低损耗的汽车级 USB 充电端口解决方案，该解决方案能够为目前所有常见的手机和平板电脑充电。中的封装尺寸（标称值）值
查看全部

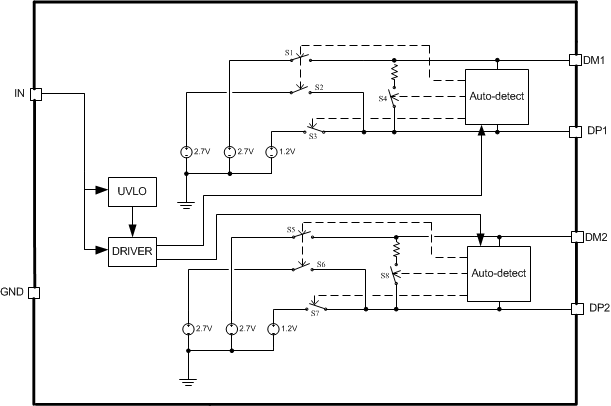

TPS2513AQDBVTQ1 电路图

TPS2513AQDBVTQ1 电路图

TPS2513AQDBVTQ1 电路图
