TPS2511QDGNRQ1

Texas Instruments 电源管理 - 专用

更新日期：2024-04-01 00:04:00

TPS2511QDGNRQ1

Texas Instruments 电源管理 - 专用

产品简介：汽车类 USB 专用充电端口控制器和限流电源开关

查看详情

TPS2511QDGNRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2511QDGNRQ1 中文资料属性参数

  • 现有数量：0现货5,000Factory查看交期
  • 价格：2,500 : ￥6.96412卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 应用：USB 专用充电端口（DCP），电源开关
  • 电流 - 供电：180μA
  • 电压 - 供电：4.5V ~ 5.5V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）裸露焊盘
  • 供应商器件封装：8-HVSSOP

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 的下列结果：器件温度 1 级：-40°C 至 125°C 的环境运行温度范围 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2 器件充电器件模型 (CDM) ESD 分类等级 C3B
  • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
  • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件充电器件模型 (CDM) ESD 分类等级 C3B
  • 支持一个 D+ 短接至 D- 的专用充电端口 (DCP)
  • 支持一个 DCP 在 D+ 上施加 2.0V 电压，在 D- 上施加 2.7V 电压（或者在 D+ 上施加 2.7V，而在 D- 上施加 2.0V）
  • 支持 DCP 在数据线路上施加 1.2V 电压
  • 自动为连接的器件切换 D+ 和 D- 线路连接
  • 针对短路保护的断续模式
  • 为 USB 线缆补偿提供CS引脚
  • 可编程电流限值（ILIM_SET 引脚）
  • 80mΩ 典型高侧金属氧化物半导体场效应晶体管 (MOSFET)
  • 2.3A（典型值）时精准的 ±10% 电流限制
  • 符合 USB 电源开关要求
  • 插槽和材料列表与 TPS2511 兼容
  • 工作电压范围：4.5V 至 5.5V
  • 采用微型小外形尺寸 (MSOP)，8 引脚封装
  • UL 认证和 CB 文件号 E169910

产品概述

TPS2511-Q1 是一款 USB 专用充电端口 (DCP) 控制器和电流限制电源开关。 一个自动检测特性监控 USB 数据线路电压，并且自动在数据线路上提供正确的电气特征，以在下列充电系统配置中为兼容器件充电： 分频器 DCP，需要在 D+ 上施加 2.7V 电压，在 D- 上施加 2.0V 电压，或者将 2.0V 电压施加在 D+ 上，而将 2.7V 电压施加在 D- 上；BC1.2 DCP，要求将 D+ 短接至 D-；D+ 和 D- 上的电压均为 1.2V。 TPS2511-Q1 是一款 80mΩ 配电开关，此开关用于有可能出现高电容负载和短路的应用。 这个器件还在输出 (OUT) 电压少于 3.80V（典型值）时或者在过载情况下过热保护发生时提供断续模式。 精准且可编程的电流限值为应用提供了灵活性和便利性。 TPS2511-Q1 提供一个CS引脚用于 USB 电缆电阻补偿，以及一个使能 (EN) 引脚来接通和关闭器件。
查看全部

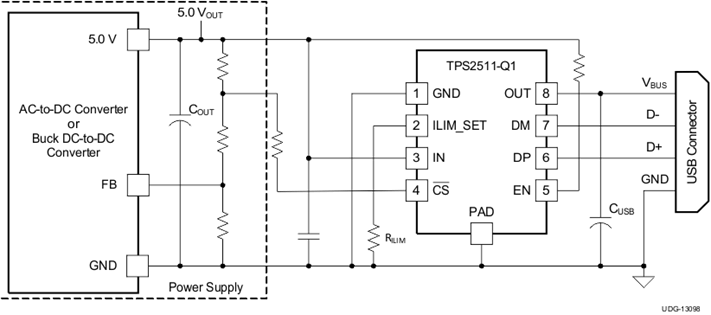

TPS2511QDGNRQ1 电路图
