TPS24771RGET

Texas Instruments 热插拔控制器

更新日期：2024-04-01

TPS24771RGET

Texas Instruments 热插拔控制器

产品简介：具有模拟电流监控器的 2.5V 至 18V 高性能热插拔控制器

查看详情

TPS24771RGET 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS24771RGET 中文资料属性参数

  • 现有数量：833现货9,000Factory
  • 价格：1 : ￥25.28000剪切带（CT）250 : ￥17.64880卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：热插拔控制器
  • 通道数：1
  • 内部开关：无
  • 应用：通用
  • 特性：自动重试
  • 可编程特性：限流，故障超时，OVP，压摆率，UVLO
  • 电压 - 供电：2.5V ~ 18V
  • 电流 - 输出（最大值）：-
  • 工作温度：-40°C ~ 125°C
  • 电流 - 供电：2.95 mA
  • 安装类型：表面贴装型
  • 封装/外壳：24-VFQFN 裸露焊盘
  • 供应商器件封装：24-VQFN（4x4）

产品特性

  • 2.5V 至 18V 总线操作（30V 绝对最大值）
  • 可编程保护设置： 电流限制：10mV 时为 ±5% 快速跳变：20mV 时为 ±10%
  • 电流限制：10mV 时为 ±5%
  • 快速跳变：20mV 时为 ±10%
  • 可编程场效应管 (FET) 安全运行区域 (SOA) 保护
  • 可编程快速跳变的响应时间
  • 双定时器（浪涌/故障）
  • 模拟电流监视器（25mV 时为 1%）
  • 可编程欠压 (UV) 与过压 (OV)
  • 故障和电源正常状态标志
  • 4mm × 4mm 24 引脚四方扁平无引线 (QFN) 封装
  • 70 = 锁存，71 = 重试，72 = 快速锁存关闭
  • 企业级存储
  • 企业级服务器
  • 网络卡
  • 240VA 应用

产品概述

TPS2477x 是一款针对 2.5V 至 18V 系统的高性能模拟热插拔控制器。 TPS2477x 精确且具有高度可编程保护设置，对设计故障隔离要求较高的高功率、高可用性系统很有帮助。 该控制器还具有可编程电流限制、快速关断和故障定时器功能，可在热短路等故障期间保护负载和电源。 可调整快速关断阈值和响应时间，以确保快速响应实际故障，同时避免误跳变。 该器件具有可编程的安全工作区域 (SOA) 保护和浪涌定时器，可在所有条件下对金属氧化物半导体场效应晶体管 (MOSFET) 加以保护。 TPS2477x 将电源正常状态标志置为有效后，会在过流事件期间作为断路器工作并运行故障定时器，但不会限制电流。 当故障定时器到期后，控制器会关断。 该控制器具有两个独立定时器（浪涌/故障），用户可根据系统需求定制保护功能。 最后，TPS2477x 非常灵活，可帮助热插拔设计满足 240VA 要求，本数据表中给出了一个设计示例。
查看全部

TPS24771RGET 数据手册

数据手册 说明 数量 操作
TPS24771RGET

Hot Swap Controller 1 Channel General Purpose 24-VQFN (4x4)

 51页,2.13M 查看

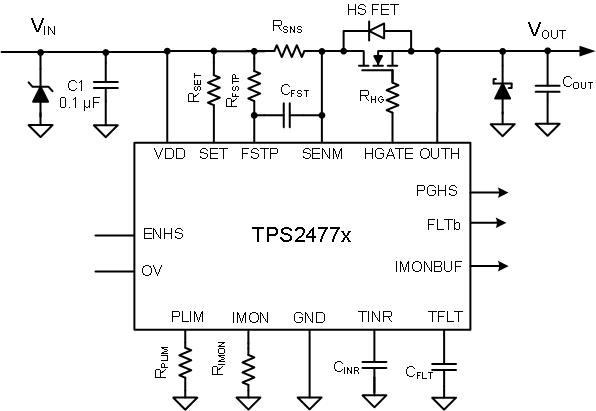

TPS24771RGET 电路图

TPS24771RGET 电路图

TPS24771RGET 电路图
