TPS24740RGET

Texas Instruments 热插拔控制器

更新日期：2024-04-01

TPS24740RGET

Texas Instruments 热插拔控制器

产品简介：具有功率限制功能和 ORing 的 2.5V 至 18V 热插拔控制器，支持闭锁模式

查看详情

TPS24740RGET 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS24740RGET 中文资料属性参数

  • 现有数量：250现货10,000Factory
  • 价格：1 : ￥68.93000剪切带（CT）250 : ￥49.23468卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：热交换控制器，OR 控制器
  • 通道数：1
  • 内部开关：无
  • 应用：通用
  • 特性：闭锁故障，UVLO
  • 可编程特性：限流，故障超时，OVP，开启电压
  • 电压 - 供电：2.5V ~ 18V
  • 电流 - 输出（最大值）：-
  • 工作温度：-40°C ~ 125°C
  • 电流 - 供电：4.2 mA
  • 安装类型：表面贴装型
  • 封装/外壳：24-VFQFN 裸露焊盘
  • 供应商器件封装：24-VQFN（4x4）

产品特性

  • 2.5V 至 18V 总线操作（30V 绝对最大值）
  • 可编程保护设置： 电流限制：10mV 时为 ±5% 快速跳变：20mV 时为 ±10% 反向电压：–1mV 时为 ±1mV
  • 电流限制：10mV 时为 ±5%
  • 快速跳变：20mV 时为 ±10%
  • 反向电压：–1mV 时为 ±1mV
  • 快速跳变和反向电压可编程响应时间
  • 可编程场效应管 (FET) 安全运行区域 (SOA) 保护
  • 双定时器（浪涌/故障）
  • 可互换的热插拔和 ORing
  • 模拟电流监视器（25mV 时为 1%）
  • 故障和电源正常状态标志
  • 欠压 (UV) 和过压 (OV) 保护
  • 热插拔与 ORing 独立使能
  • 4mm × 4mm 24 引脚四方扁平无引线 (QFN) 封装
  • 40 = 锁存，41 = 重试，42 = 快速锁存关闭
  • 企业级存储
  • 电源多路复用
  • 冗余电源
  • 备用电池

产品概述

TPS2474x 是一款针对 2.5V 至 18V 系统的集成 ORing 和 热插拔控制器。 该控制器精确且具有可编程保护设置，对设计故障隔离要求较高的高功率、高可用性系统很有帮助。 该控制器还具有可编程电流限制、快速关断和故障定时器功能，可在热短路等故障期间保护负载和电源。 可调整快速关断阈值和响应时间，以确保快速响应实际故障，同时避免误跳变。 该器件具有可编程的 SOA（安全工作区域）保护和浪涌定时器，可在所有工作条件下对金属氧化物半导体场效应晶体管 (MOSFET) 加以保护。 TPS2474x 将电源正常状态标志置为有效后，会在过流事件期间运行故障定时器，但不会限制电流。 当故障定时器到期后，控制器会关断。 该控制器具有两个独立定时器（浪涌/故障），用户可根据系统需求定制保护功能。 用户可利用 TPS2474x 的 ORing 功能来编程反向电压阈值和响应时间，以简化冗余电源系统的设计。
查看全部

TPS24740RGET 数据手册

数据手册 说明 数量 操作
TPS24740RGET

Hot Swap Controller, OR Controller 1 Channel General Purpose 24-VQFN (4x4)

 61页,2.62M 查看

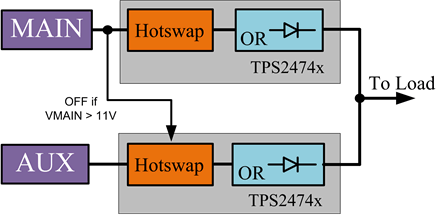

TPS24740RGET 电路图

TPS24740RGET 电路图

TPS24740RGET 电路图
