TPS2410RMST

Texas Instruments OR 控制器，理想二极管

更新日期：2024-04-01 00:04:00

TPS2410RMST

Texas Instruments OR 控制器，理想二极管

产品简介：0.8V 至 16.5V、1.2A IQ、290uA Igate 拉电流、N+1 和 OR-ing 电源轨控制器

查看详情

TPS2410RMST 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPS2410RMST
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TPS2410RMST 中文资料属性参数

现有数量：0现货500Factory查看交期
价格：1 : ￥39.75000剪切带（CT）250 : ￥27.72320卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：N+1 ORing 控制器
FET 类型：N 通道
比率 - 输入:输出：N：1
内部开关：无
延迟时间 - 开启：-
延迟时间 - 关闭：130 ns
电流 - 输出（最大值）：-
电流 - 供电：4.25 mA
电压 - 供电：3V ~ 16.5V
应用：N+1 电源，高可用性
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
封装/外壳：14-UFQFN
供应商器件封装：14-UQFN（2.5x2.5）

产品特性

可控制用于 N+1 和 ORing 的外部 FET
3V 至 16.5V 的宽电源电压范围
控制总线电压范围为 0.8V 至 16.5V
线性或开/关控制方法
适用于 N 沟道 MOSFET 的内部电荷泵
快速器件关断功能可保护总线完整性
在热插入时进行主动栅极控制
软启动可降低总线瞬变
输入电压监控
短路栅极监控器
MOSFET 控制状态指示灯
工业温度范围：–40°C 至 85°C
行业标准 14 引脚 TSSOP 封装

产品概述

TPS241x 控制器与外部 N 沟道 MOSFET 配合使用，可模拟低正向电压二极管的功能。该器件可以用于将多电源与 N+1 配置中的公共总线相结合，或将冗余输入电源总线进行结合。TPS2410 可提供线性启动控制功能，而 TPS2411 具有开/关控制方法。适用于 TPS2410x 的应用包括服务器和电信系统等各种系统。这些应用通常具有 N+1 冗余电源或冗余电源总线，或二者兼备。在故障和热插拔期间，这些冗余电源必须具有等效二极管 OR 来防止产生反向电流。相比于肖特基二极管，TPS241x 和 N 沟道 MOSFET 能够以更小的功率损耗提供此功能。精确电压检测、可编程快速关断阈值和输入滤波允许根据各种实施手段和总线特性量身定制运行方式。提供了许多监控功能，可用于指示电压总线 UV/OV、开/关状态和短路 MOSFET 栅极。

查看全部

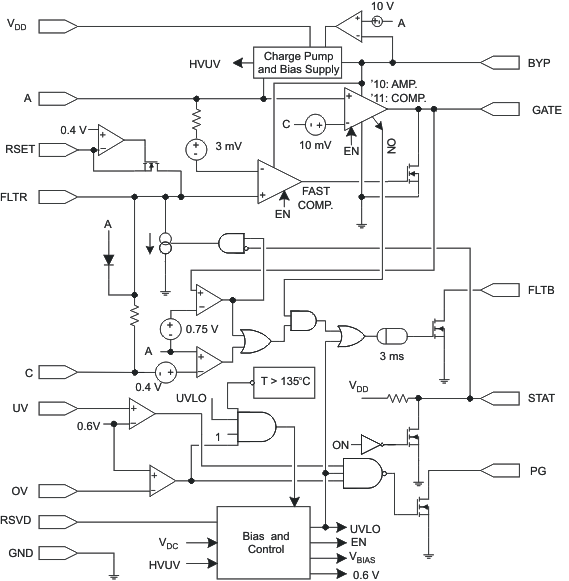

TPS2410RMST 电路图
