TPS23882RTQT

Texas Instruments 以太网供电（PoE）控制器

更新日期：2024-04-01 00:04:00

TPS23882RTQT

Texas Instruments 以太网供电（PoE）控制器

产品简介：具有 SRAM 和 200mΩ RSENSE 的 3 类、2 线对、8 通道 PoE PSE 控制器

查看详情

TPS23882RTQT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS23882RTQT 中文资料属性参数

  • 现有数量：136现货
  • 价格：1 : ￥68.13000剪切带（CT）250 : ￥48.65340卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：控制器（PSE）
  • 通道数：8
  • 功率 - 最大值：30 W
  • 内部开关：无
  • 辅助作用：无
  • 标准：802.3at（PoE+），802.3af（PoE），802.3bt
  • 电压 - 供电：3V ~ 3.6V
  • 电流 - 供电：10mA
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：56-VFQFN 裸露焊盘
  • 供应商器件封装：56-VQFN（8x8）

产品特性

  • 适用于 3 型 2 线对以太网供电 应用的 IEEE 802.3bt PSE 解决方案
  • 可选电阻器自主运行 无需外部 MCU
  • 无需外部 MCU
  • 与 TI 的 FirmPSE 系统固件兼容
  • SRAM 可编程存储器
  • 可编程功率限制精度 ±3%
  • 200mΩ 电流感应电阻器
  • 传统 PD 电容测量
  • 可选的 2 线对端口功率分配 4W、7W、15.4W 或 30W
  • 4W、7W、15.4W 或 30W
  • 各端口专用的 14 位积分电流 ADC 用于直流断开的抗噪 MPS2% 电流感应精度
  • 用于直流断开的抗噪 MPS
  • 2% 电流感应精度
  • 1 位或 3 位快速端口关断输入
  • Auto-class 发现和功率测量
  • 永不受骗 4 点检测
  • 浪涌和操作折返保护
  • 425mA 和 1.25A 可选电流限制
  • 端口重映射
  • 8 位或 16 位 I2C 通信
  • 灵活的处理器控制运行模式 自动、半自动和手动/诊断
  • 自动、半自动和手动/诊断
  • 各端口电压监控和遥测
  • –40°C 至 +125°C 工作温度

产品概述

TPS23882 是一款 8 通道电源设备 (PSE) 控制器，旨在按照 IEEE 802.3bt 标准向以太网电缆提供电力。 PSE 控制器可以检测具有有效特征的供电设备 (PD)，根据其分级确定设备的电源要求并进行供电。TPS23882 在 TPS2388 的基础上进行了改进，减小了电流感应电阻，提供了可选的自主运行、SRAM 可编程性、可编程功率限制、电容测量以及与 TI FirmPSE 系统固件的兼容性（请参阅器件比较表）。各端口专用 ADC 可提供持续的端口电流监控和执行并行分级测量的功能，以实现更短的端口开启时间。1.25A 端口电流限制和可调节功率限制可支持获取 60W 以上 功率的 非标准应用。 200mΩ 电流感应电阻器和外部 FET 架构使设计能够平衡尺寸、效率、散热和解决方案成本要求。 端口重映射以及与 TPS2388、TPS2380 和 TPS2381 的引脚对引脚兼容性可轻松实现上一代 PSE 设计的迁移，并支持可互换 2 层 PCB 设计以适应不同系统 PoE 电源配置。
查看全部

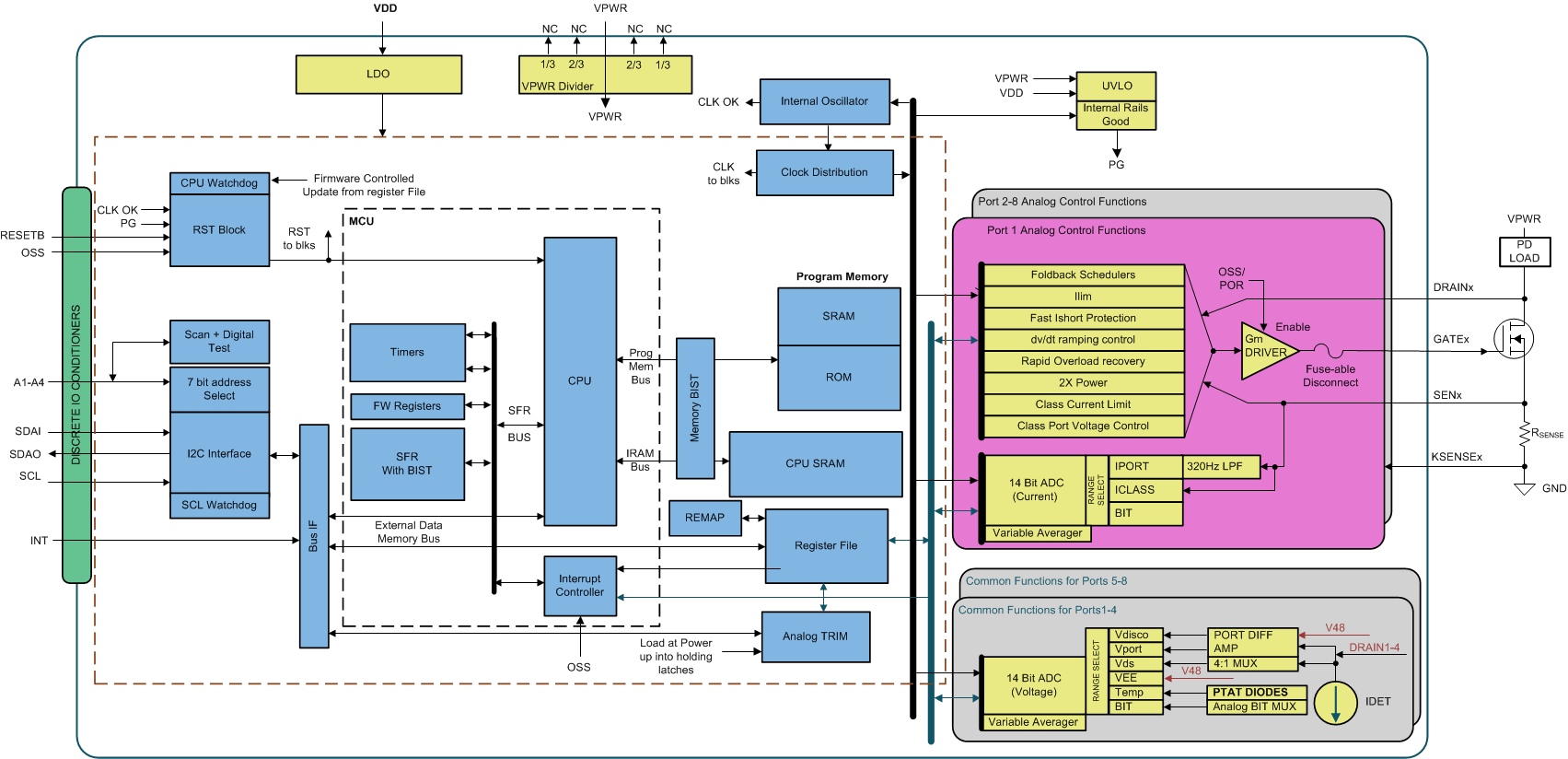

TPS23882RTQT 电路图

TPS23882RTQT 电路图

TPS23882RTQT 电路图
