TPS23881RTQT

Texas Instruments 以太网供电（PoE）控制器

更新日期：2024-04-01 00:04:00

TPS23881RTQT

Texas Instruments 以太网供电（PoE）控制器

产品简介：具有 200mΩ RSENSE 的 4 线对、4 类、8 通道 PoE PSE

查看详情

TPS23881RTQT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPS23881RTQT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TPS23881RTQT 中文资料属性参数

现有数量：246现货250Factory
价格：1 : ￥75.92000剪切带（CT）250 : ￥54.23488卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：控制器（PSE）
通道数：8
功率 - 最大值：127 W
内部开关：无
辅助作用：无
标准：802.3at（PoE+），802.3bt
电压 - 供电：3V ~ 3.6V
电流 - 供电：6mA
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：56-VFQFN 裸露焊盘
供应商器件封装：56-VQFN（8x8）

产品特性

适用于 3 型或 4 型以太网供电应用的 IEEE 802.3bt PSE 解决方案
八个独立的 PSE 通道
可选电阻器自主运行无需外部 MCU
无需外部 MCU
与 TI 的 FirmPSE 系统固件兼容
SRAM 可编程存储器
可编程功率限制精度 ±2.5%
200mΩ 电流感应电阻器
传统 PD 电容测量
可选的 2 线对或 4 线对端口功率分配 15.4W、30W、45W、60W、75W 或 90W
15.4W、30W、45W、60W、75W 或 90W
单一特征和双特征 PD 兼容性
各端口专用的 14 位积分电流 ADC 用于直流断开的抗噪 MPS2% 电流感应精度
用于直流断开的抗噪 MPS
2% 电流感应精度
1 位或 3 位快速端口关断输入
Auto-class 发现和功率测量
浪涌和操作折返保护
灵活的处理器控制运行模式自动、半自动和手动/诊断
自动、半自动和手动/诊断
各端口电压监控和遥测
–40°C 至 +125°C 工作温度
超低阿尔法 (ULA) 封装 (TPS23881A)

产品概述

TPS23881 是一款 8 通道电源设备 (PSE) 控制器，旨在按照 IEEE 802.3bt 标准向以太网电缆提供电力。这八个单独的电源通道可以按 2 线对（单通道）或 4 线对（双通道）PoE 端口的任意组合进行配置。 PSE 控制器可以检测具有有效特征的供电设备 (PD)，根据其分级确定设备的电源要求并进行供电。TPS23881 在 TPS23880 的基础上进行了改进，减小了电流感应电阻，提供了更精确的可编程功率限制、电容测量以及通过 ROM 运行的功能（请参阅器件比较表）。TPS23881 还与 TI 的 FirmPSE 系统固件兼容，该固件提供了一种完全可配置的解决方案，用于控制系统中可提供多达 48 个 4 线对 PoE 电源端口的多个 TPS23881 器件。各端口专用 ADC 可提供持续的端口电流监控和执行并行分级测量的功能，以实现更短的端口开启时间。±2.5% 精度的可编程端口电源限制提供了将最大功率从 90W 扩展到 125W 以上。 200mΩ 电流感应电阻器和外部 FET 架构使设计能够平衡尺寸、效率、散热和解决方案成本要求。

查看全部

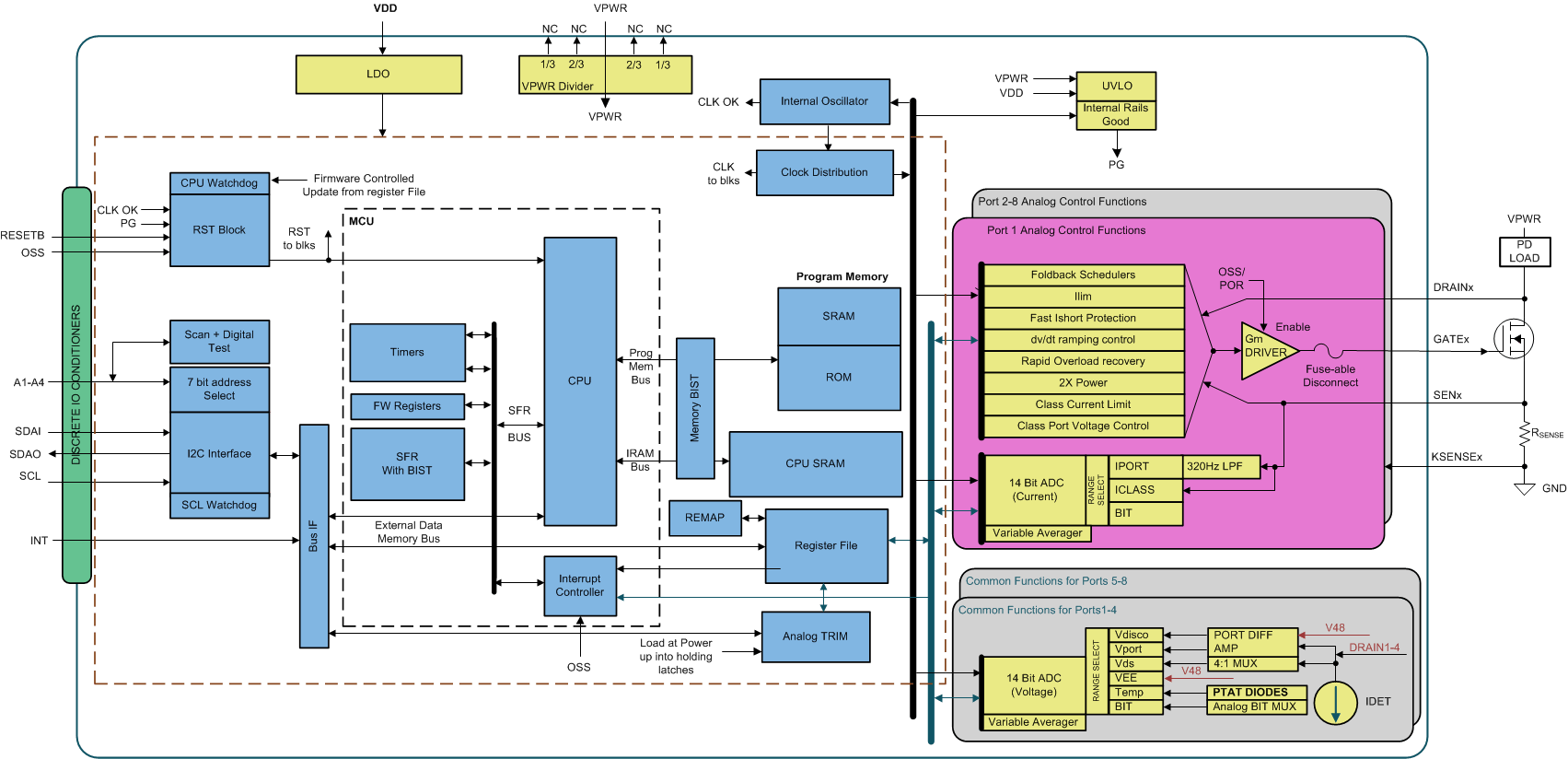

TPS23881RTQT 电路图
