TPS23785BPWPR

Texas Instruments 以太网供电（PoE）控制器

更新日期：2024-04-01 00:04:00

TPS23785BPWPR

Texas Instruments 以太网供电（PoE）控制器

产品简介：高功率、高效 PoE 受电设备 (PD) 和 DC 至 DC 控制器

查看详情

TPS23785BPWPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS23785BPWPR 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：2,000 : ￥17.25527卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：在售
  • 类型：控制器（PD），DC/DC
  • 通道数：1
  • 功率 - 最大值：30 W
  • 内部开关：两者兼有
  • 辅助作用：无
  • 标准：802.3at（PoE+），802.3af（PoE）
  • 电压 - 供电：0V ~ 57V
  • 电流 - 供电：960μA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：24-PowerTSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：24-HTSSOP

产品特性

  • 功率高达 30W（输入） PD
  • 针对非隔离转换器对 DC 至 DC 控制进行了优化
  • 支持高效拓扑结构
  • 完整的 PoE 接口
  • 符合 IEEE 802.3at 标准且具有状态标志的增强型分类
  • 适配器或运算 (ORing) 支持
  • 稳定耐用的 100V，0.5Ω 热插拔金属氧化物半导体场效应晶体管 (MOSFET)
  • -40°C 至 125°C 的工作结点温范围
  • 行业标准 PowerPAD 薄型小外形尺寸 (TSSOP)-24 封装

产品概述

TPS23785B 是一款将以太网供电 (PoE) 受电设备 (PD) 接口与电流模式 DC 至 DC 控制器（针对非隔离转换器进行了优化）组合在一起的器件。 此 PoE 接口支持 IEEE 802.3at 标准。TPS23785B 支持一定数量的输入电压 ORing 选项，其中包括最高电压、外部适配器基准和 PoE 优先选择。 这些特性使得设计人员能够确定哪个电源在所有情况下来承担负载。PoE 接口特有与高功率中跨式供电设备 (PSE)（符合 IEEE 802.3at 标准）兼容所需的两事件、物理层分类。 签名检测引脚也可被用来强制关闭 PoE 供电。 使用一个单个电阻器可将分类设定为已定义类别中的任何一个。DC 至 DC 控制器特有两个支持可编程死区时间的互补栅极驱动器。 这样简化了采用次级同步整流的高效反激式拓扑结构的设计。 如果需要单一 MOSFET 拓扑，可将第二栅极驱动器禁用。 此控制器还特有内部软启动、引导加载程序启动源、电流模式补偿和一个最大值为 78% 的占空比。 一个可编程和可同步振荡器可针对使用效率对设计进行优化并简化控制器的使用以升级现有的电源设计。 具有一个缺省周期的精确可编程消隐简化了常见电流感测滤波器设计平衡。
查看全部

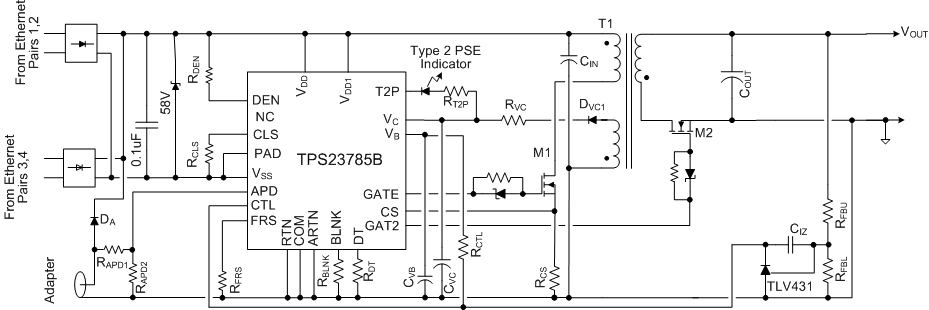

TPS23785BPWPR 电路图
