TPS23755RJJT

Texas Instruments 以太网供电（PoE）控制器

更新日期：2024-04-01 00:04:00

TPS23755RJJT

Texas Instruments 以太网供电（PoE）控制器

产品简介：具有非光电反激式直流/直流控制器的 IEEE802.3at PoE PD

查看详情

TPS23755RJJT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS23755RJJT 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥25.20000剪切带（CT）250 : ￥17.61952卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：控制器（PD），DC/DC
  • 通道数：1
  • 功率 - 最大值：-
  • 内部开关：无
  • 辅助作用：是
  • 标准：802.3at（PoE）
  • 电压 - 供电：0V ~ 57V
  • 电流 - 供电：2mA
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：24-VFDFN 裸露焊盘，23 引线
  • 供应商器件封装：24-VSON（6x4）

产品特性

  • 适用于 1 类 PoE 的完整 IEEE 802.3at PD 解决方案 提供以太网联盟 (EA) 标识认证设计 可靠的 100V、0.36Ω（典型值）热插拔 MOSFET 可编程分类等级
  • 提供以太网联盟 (EA) 标识认证设计
  • 可靠的 100V、0.36Ω（典型值）热插拔 MOSFET
  • 可编程分类等级
  • 具有 0.77Ω（典型值）150V 功率 MOSFET 的集成 PWM 控制器 具有 PSR 的反激式控制器 支持 CCM 运行（采用次级侧二极管整流器） ±3%（典型值，12V 输出）负载调节（5%-100% 范围） 支持低侧开关降压拓扑 具有同步功能的可调开关频率 具有高级启动功能的 可编程压摆率和频率抖动，可增强 EMI 降低水平
  • 具有 PSR 的反激式控制器 支持 CCM 运行（采用次级侧二极管整流器） ±3%（典型值，12V 输出）负载调节（5%-100% 范围）
  • 支持 CCM 运行（采用次级侧二极管整流器）
  • ±3%（典型值，12V 输出）负载调节（5%-100% 范围）
  • 支持低侧开关降压拓扑
  • 具有同步功能的可调开关频率
  • 具有高级启动功能的
  • 可编程压摆率和频率抖动，可增强 EMI 降低水平
  • 具有平稳过渡功能的次级侧适配器优先级控制
  • 具有 –40°C 至 125°C 结温范围
  • 微型 6mm x 4mm VSON 封装

产品概述

TPS23755 器件结合了以太网供电 (PoE) 供电设备 (PD) 接口、150V 开关功率 FET 和电流模式直流/直流控制器，并针对反激式拓扑进行了优化。高集成度以及初级侧调节 (PSR)、展频频率抖动 (SSFD) 和高级启动使 TPS23755 成为尺寸受限应用的理想之选。PoE 实现支持 IEEE 802.3at 标准（作为 13W、1 类 PD）。直流/直流控制器的 PSR 功能使用来自辅助绕组的反馈来控制输出电压，无需外部并联稳压器和光耦合器。经优化，该器件可与次级侧二极管整流器（通常具有 12V 或更高的输出）一起工作。通常，转换器以 250kHz 的开关频率在连续导通模式 (CCM) 下运行。SFFD 和压摆率控制有助于最大限度地减小 EMI 滤波器的尺寸并降低其成本。高级启动允许使用极小的偏置电容器，同时可以简化转换器启动和间断设计。次级辅助电源检测功能为次级侧电源适配器提供了优先级，同时可确保与 PoE 输入电源之间的平稳过渡，无需效率或热性能折衷。直流/直流控制器具有内部软启动、斜率补偿和消隐功能。对于非隔离应用，TPS23755 也支持降压拓扑。
查看全部

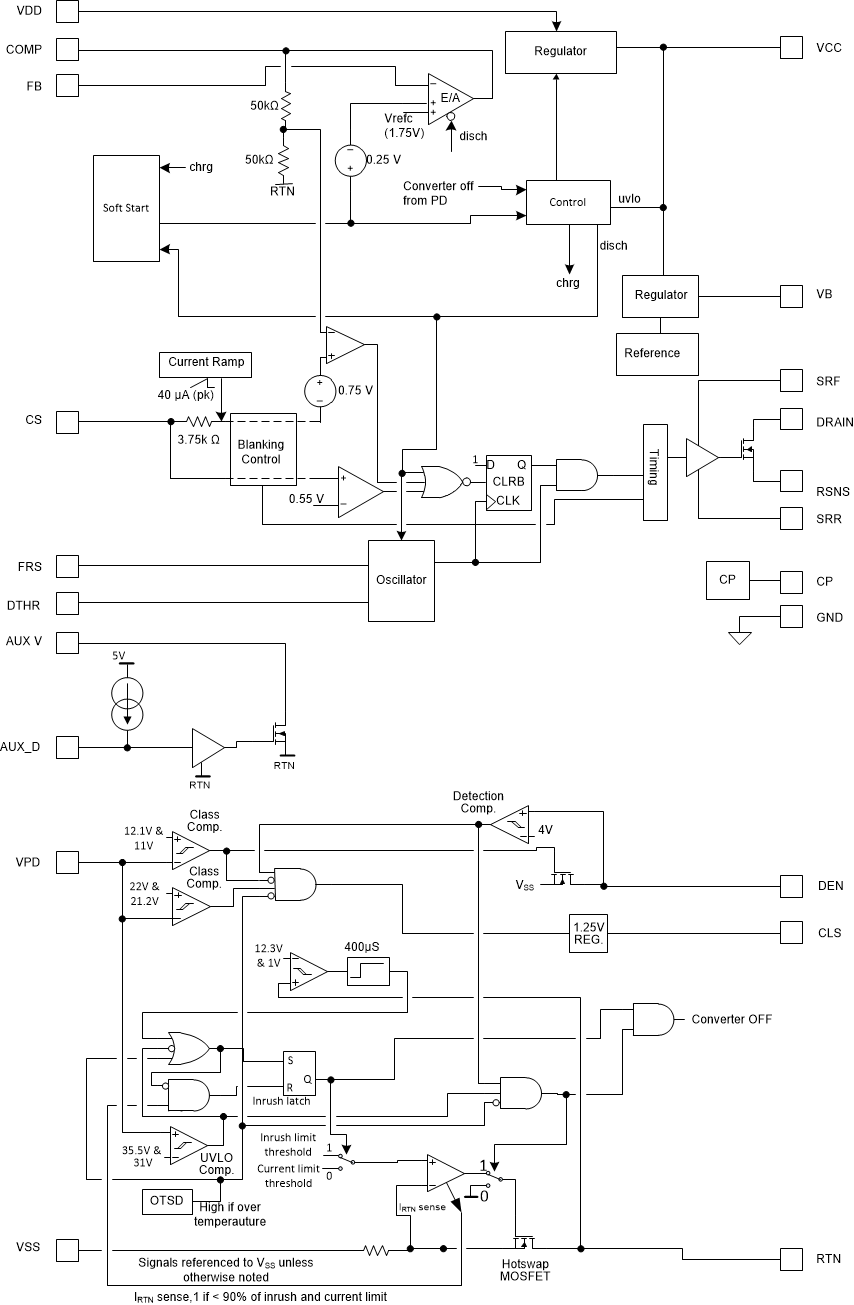

TPS23755RJJT 电路图

TPS23755RJJT 电路图

TPS23755RJJT 电路图
