TPS23752PWP

Texas Instruments 以太网供电（PoE）控制器

更新日期：2024-04-01

TPS23752PWP

Texas Instruments 以太网供电（PoE）控制器

产品简介：具有反激式直流/直流控制器和睡眠模式特性的 IEEE 802.3at PoE 接口

查看详情

TPS23752PWP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS23752PWP 中文资料属性参数

  • 现有数量：1,045现货9,940Factory
  • 价格：1 : ￥26.95000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 类型：控制器（PD），DC/DC
  • 通道数：1
  • 功率 - 最大值：25.5 W
  • 内部开关：是
  • 辅助作用：是
  • 标准：802.3at（PoE+），802.3af（PoE）
  • 电压 - 供电：0V ~ 57V
  • 电流 - 供电：1.8mA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：20-PowerTSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：20-HTSSOP

产品特性

  • 使用状态标志进行 IEEE 802.3at 分类
  • 可在宽负载范围内提供高效解决方案
  • 可对高达 25.5W 的受电设备供电
  • 耐用的 100V，0.5Ω 热交换金属氧化物半导体场效应晶体管 (MOSFET)
  • 同步整流器禁用信号
  • PowerPAD™薄型小外形尺寸 (TSSOP) 封装
  • 具有完整的 PoE 接口和直流/直流控制器
  • 适配器 ORing 支持
  • 可编程频率
  • TPS23752 支持超低功耗睡眠模式
  • -40°C 至 125°C 的工作结点温范围

产品概述

TPS23751 是一个整合有以太网供电 (PoE) 受电设备 (PD) 接口和电流模式直流/直流控制器的 16 引脚集成电路， 专门针对 在宽负载范围内要求实现高效率的应用进行了优化。PoE 接口执行符合 IEEE 802.3at 标准的类型 2 硬件类别。它还包括一个辅助电源检测 (APD) 输入和一个禁用功能 (DEN)。0.5Ω、100V 的导通 MOSFET 最大限度地减少了热耗散，并大大提高了电源利用率。该直流/直流控制器 具有 内部软启动、引导启动电流源、带有斜坡补偿的电流模式控制、消隐和电流限制等特性。通过禁用同步整流并进入可变频率运行 (VFO) 可提高轻负载时的效率。TPS23752 是 TPS23751 的 20 引脚扩展版本并具有额外的睡眠模式功能。睡眠模式将会禁用转换器以最大限度地减少功耗，同时仍然生成 IEEE802.3at 所需的维持功率特征 (MPS)。
查看全部

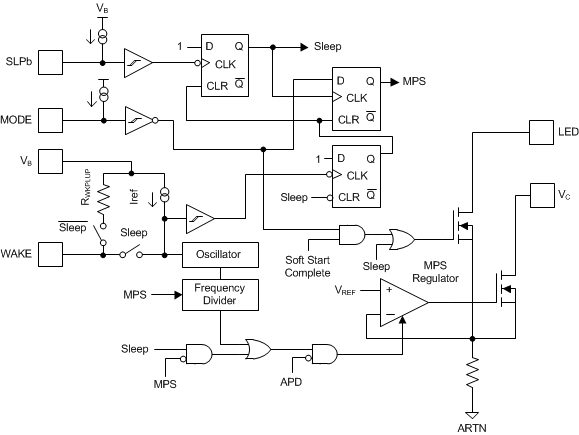

TPS23752PWP 电路图

TPS23752PWP 电路图

TPS23752PWP 电路图
