TPS2373-3RGWT

Texas Instruments 以太网供电（PoE）控制器

更新日期：2024-04-01

TPS2373-3RGWT

Texas Instruments 以太网供电（PoE）控制器

产品简介：具有高级启动功能的 IEEE 802.3bt PoE 高功率 PD 接口

查看详情

TPS2373-3RGWT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2373-3RGWT 中文资料属性参数

  • 现有数量：25现货
  • 价格：1 : ￥30.61000剪切带（CT）250 : ￥21.35504卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 类型：控制器（PD）
  • 通道数：1
  • 功率 - 最大值：60 W
  • 内部开关：是
  • 辅助作用：是
  • 标准：802.3at（PoE+），802.3bt
  • 电压 - 供电：0V ~ 57V
  • 电流 - 供电：20mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：20-VQFN 裸露焊盘
  • 供应商器件封装：20-VQFN（5x5）

产品特性

  • 适用于 3 类或 4 类 PoE 的 IEEE 802.3bt（草案）PD 解决方案
  • 支持 4 类 ( TPS2373-4) 90W 和 3 类 ( TPS2373-3) 60W 工作功率
  • 可靠的 100V 热插拔 MOSFET TPS2373-4（典型值）：0.1Ω，2.2A 电流限制 TPS2373-3（典型值）：0.3Ω，1.85A 电流限制
  • TPS2373-4（典型值）：0.1Ω，2.2A 电流限制
  • TPS2373-3（典型值）：0.3Ω，1.85A 电流限制
  • 分配了电源指示灯输出
  • 直流/直流转换器高级启动功能 简化下游直流/直流转换器设计 符合 PSE 浪涌要求
  • 简化下游直流/直流转换器设计
  • 符合 PSE 浪涌要求
  • 自动维持功率特性(MPS) 自动调节 1-2 类或 3-4 类 PSE 的 MPS 支持超低功耗待机模式
  • 自动调节 1-2 类或 3-4 类 PSE 的 MPS
  • 支持超低功耗待机模式
  • 主适配器优先级输入
  • 支持 PoE++ PSE
  • 结温范围为 -40°C 至 125°C
  • 20 引脚 VQFN 封装

产品概述

TPS2373 具有实现 IEEE802.3at 或 IEEE802.3bt（草案）（1-4 类）用电设备 (PD) 所需的所有 特性 。低内部开关电阻可让 TPS2373-4 和 TPS2373-3 分别支持高达 90W 和 60W 的高功率 应用 。使用 100 米 CAT5 线缆的情况下，这相当于 PD 输入端为 71.3W 和 51W。 TPS2373 具有高级 特性。 直流/直流转换器的高级启动功能可带来简单、灵活和最小系统成本的解决方案，同时确保符合 IEEE802.3bt（草案）启动要求。这有助于大大减小低压偏置电容器的尺寸。此外还能让直流/直流转换器具有较长的软启动周期，并支持使用低压 PWM 控制器。自动 MPS 功能支持多种需要极低功耗待机模式的 应用 。 TPS2373 自动产生必要的脉冲电流来维持 PSE 电源。此器件使用外部电阻来实现该功能以及对 MPS 脉冲电流幅度进行编程。
查看全部

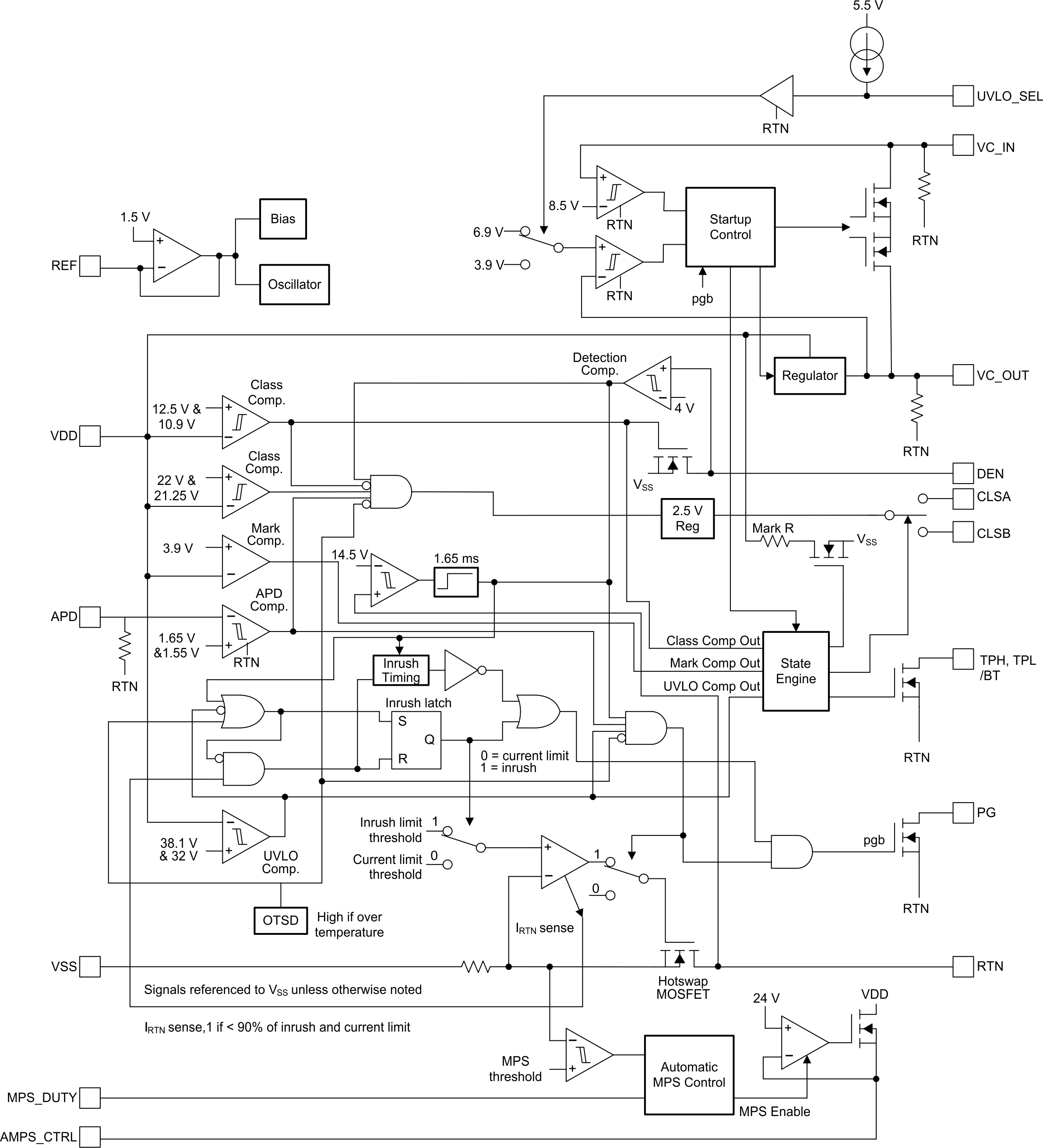

TPS2373-3RGWT 电路图

TPS2373-3RGWT 电路图

TPS2373-3RGWT 电路图
