TPS23523PWT

Texas Instruments 热插拔控制器

产品简介：具有双路电流限制、单路 ORing 和双路栅极驱动的 -10V 至 -80V 热插拔控制器

查看详情

TPS23523PWT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS23523PWT 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥52.87000剪切带（CT）250 : ￥37.76044卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：热交换控制器，OR 控制器
  • 通道数：1
  • 内部开关：无
  • 应用：-48V，网络路由器和交换机
  • 特性：自动重试，故障超时
  • 可编程特性：限流，故障超时，OVP，UVLO
  • 电压 - 供电：0V ~ 20V
  • 电流 - 输出（最大值）：-
  • 工作温度：-40°C ~ 125°C
  • 电流 - 供电：1.1 mA
  • 安装类型：表面贴装型
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：16-TSSOP

产品特性

  • –10V 至 –80V 直流工作电压，绝对最大电压为 –200V
  • 软启动电容器断开
  • 双路热插拔栅极驱动器
  • 400µA 栅极拉电流
  • 双路限流（基于 VDS） 25mV ±4%（VDS 低时） 3mV ±25%（VDS 高时）
  • 25mV ±4%（VDS 低时）
  • 3mV ±25%（VDS 高时）
  • 可编程过压 (±1.5%) 与欠压 (±2%) 可编程迟滞 (±11%)
  • 可编程迟滞 (±11%)
  • 集成式 OR-ing 控制器 调整电压：25mV ±15mV 快速关断电压：–6mV ±4mV
  • 调整电压：25mV ±15mV
  • 快速关断电压：–6mV ±4mV
  • 超时后重试
  • 16 引脚 TSSOP 封装

产品概述

TPS23523 是一款集成式热插拔OR-ing 控制器，可使大功率电信系统符合严苛的瞬态要求。该器件具有 200V 的绝对最大额定电压，因此可轻松通过雷击浪涌测试 (IEC61000-4-5)。借助软启动电容器断开功能，可通过限制浪涌电流来使用较小的热插拔 FET，而不会影响瞬态响应。双路热插拔栅极驱动器可以在需要多个热插拔 FET 的 应用 中节省空间并降低 BOM 成本。400µA 拉电流支持快速恢复，有助于避免雷击浪涌测试期间的系统复位。借助双路限流功能，可轻松达到 ATIS 0600315.2013 等标准所规定的掉电和输入阶跃要求。最后，该器件还可提供带可编程阈值和迟滞的精确欠压和过压保护。 TPS23523 集成有 OR-ing 控制器，因此非常适合用于需要反向连接保护和反向电流保护的 –48V 系统。输入下降时，OR-ing 控制器可保护输出，从而避免系统复位。
查看全部

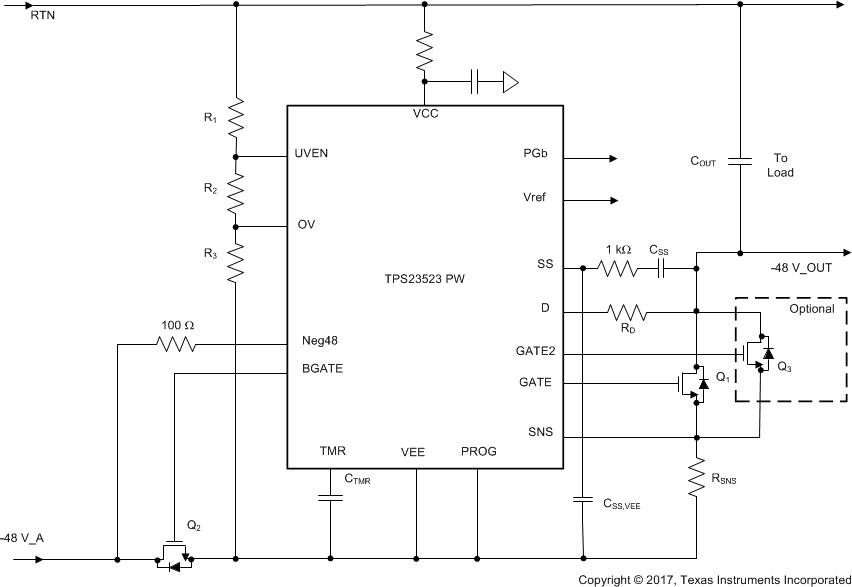

TPS23523PWT 电路图

TPS23523PWT 电路图

TPS23523PWT 电路图
