TPS22975NDSGT

Texas Instruments 配电开关，负载驱动器

更新日期：2024-04-01 00:04:00

TPS22975NDSGT

Texas Instruments 配电开关，负载驱动器

产品简介：具有可调节上升时间、可选输出放电和热关断功能的 5.7V、6A、16mΩ 负载开关

查看详情

TPS22975NDSGT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS22975NDSGT 中文资料属性参数

  • 现有数量：7,725现货10,000Factory
  • 价格：1 : ￥9.22000剪切带（CT）250 : ￥5.98216卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：通用
  • 输出数：1
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：N 通道
  • 接口：开/关
  • 电压 - 负载：2.5V ~ 5.7V
  • 电压 - 供电 (Vcc/Vdd)：不需要
  • 电流 - 输出（最大值）：6A
  • 导通电阻（典型值）：16 毫欧
  • 输入类型：非反相
  • 特性：压摆率受控型
  • 故障保护：超温
  • 工作温度：-40°C ~ 105°C（TA）
  • 安装类型：表面贴装型
  • 供应商器件封装：8-WSON（2x2）
  • 封装/外壳：8-WFDFN 裸露焊盘

产品特性

  • 集成单通道负载开关
  • 输入电压范围：0.6V 至 VBIAS
  • VBIAS 电压范围：2.5V 至 5.7V
  • 导通电阻 (RON) RON = 16m（VIN = 0.6V 到 5.7V，VBIAS = 5.7V 时的典型值）
  • RON = 16m（VIN = 0.6V 到 5.7V，VBIAS = 5.7V 时的典型值）
  • 6A 最大持续开关电流
  • 低静态电流 37µA（VIN = VBIAS = 5V 时的典型值）
  • 37µA（VIN = VBIAS = 5V 时的典型值）
  • 低控制输入阈值支持使用 1.2V、1.8V、2.5V、3.3V 逻辑器件
  • 可配置的上升时间
  • 热关断
  • 快速输出放电 (QOD)（可选）
  • 带有散热焊盘的小外形尺寸无引线 (SON) 8 引脚封装
  • 经测试，静电放电 (ESD) 性能符合 JESD 22 规范 2000V 人体模型 (HBM) 和 1000V 带电器件模型 (CDM)
  • 2000V 人体模型 (HBM) 和 1000V 带电器件模型 (CDM)

产品概述

TPS22975 产品系列包含两个器件：TPS22975 和 TPS22975N。每个器件都是一款单通道负载开关，可提供可配置的上升时间来尽量减小浪涌电流。此器件包括一个 N 通道金属氧化物半导体场效应晶体管 (MOSFET)，可在 0.6 V 至 5.7V 的输入电压范围内运行并可支持 6A 的最大持续电流。此开关由一个开/关输入 (ON) 控制，此输入能够直接连接低电压控制信号。TPS22975 包含一个可选 230Ω 片上负载电阻，用于在此开关关断时进行快速输出放电。 TPS22975 采用小型，节省空间的 2mm × 2mm 8 引脚 SON 封装 (DSG)，集成的散热焊盘允许该器件产生较高的功率耗散。该器件在自然通风环境下的额定运行温度范围为 –40°C 至 +105°C。
查看全部

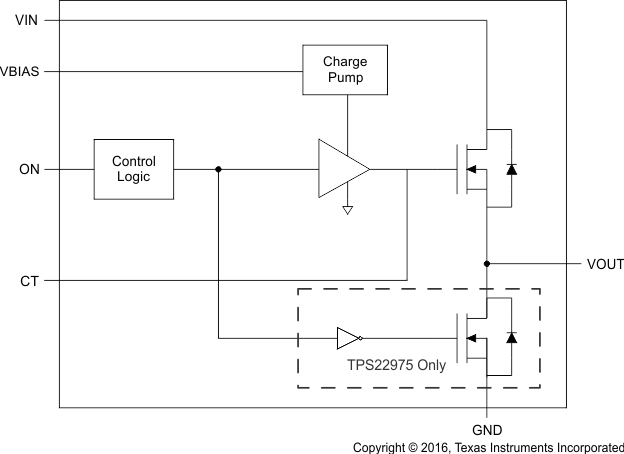

TPS22975NDSGT 电路图

TPS22975NDSGT 电路图

TPS22975NDSGT 电路图
