TPS22971YZPT

Texas Instruments 配电开关，负载驱动器

更新日期：2024-04-01 00:04:00

TPS22971YZPT

Texas Instruments 配电开关，负载驱动器

产品简介：具有可调节上升时间、电源正常指示和输出放电功能的 3.6V、3A、6.7mΩ 负载开关

查看详情

TPS22971YZPT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS22971YZPT 中文资料属性参数

  • 现有数量：988现货10,000Factory
  • 价格：1 : ￥8.74000剪切带（CT）250 : ￥5.67464卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：通用
  • 输出数：1
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：N 通道
  • 接口：开/关
  • 电压 - 负载：0.65V ~ 3.6V
  • 电压 - 供电 (Vcc/Vdd)：-
  • 电流 - 输出（最大值）：3A
  • 导通电阻（典型值）：6.7 毫欧
  • 输入类型：非反相
  • 特性：电源良好
  • 故障保护：-
  • 工作温度：-40°C ~ 105°C
  • 安装类型：表面贴装型
  • 供应商器件封装：8-DSBGA
  • 封装/外壳：8-XFBGA，DSBGA

产品特性

  • 输入电压范围 (VIN)：0.65V 至 3.6V
  • 导通电阻 RON = 6.7mΩ（VIN ≥ 1.8V 时的典型值） RON = 7.2mΩ（VIN = 1.05V 时的典型值） RON = 8.9mΩ（VIN = 0.65V 时的典型值）
  • RON = 6.7mΩ（VIN ≥ 1.8V 时的典型值）
  • RON = 7.2mΩ（VIN = 1.05V 时的典型值）
  • RON = 8.9mΩ（VIN = 0.65V 时的典型值）
  • 最大持续开关电流 (IMAX)：3A
  • 导通状态 (IQ)：30µA（3.6 VIN时的典型值）
  • 断开状态 (ISD)：1µA（3.6 VIN时的典型值）
  • 通过 CT 引脚的可调节转换率 在 VIN = 1V 时，快速接通电源时间 ≤ 65µs
  • 在 VIN = 1V 时，快速接通电源时间 ≤ 65µs
  • 打开开关后的电源正常 (PG) 指示器
  • 低阈值启用 (ON) 0.9V (VIH) 支持使用低电压控制逻辑单元
  • 热关断 (TSD)
  • 快速输出放电 (QOD)：150Ω（典型值）

产品概述

TPS22971是一款节省空间的单通道负载开关，具有受控和可调节的接通转换率和集成的电源正常指示器。该器件包括一个 N 通道金属氧化物半导体场效应晶体管 (MOSFET)，可在 0.65V 至 3.6V 的低输入电压范围内运行，可支持 3A 的最大持续电流。6.7mΩ 的低导通电阻可最大限度降低功耗和整个负载开关的压降。开关可由一个打开和关闭输入 (ON) 控制，此输入可与低压控制信号直接连接。默认情况下，TPS22971 有快速打开时间，以最大程度减少系统启动和等待时间。也可以减小可调节转换率以限制浪涌电流。电源正常 (PG) 信号在内部监控栅极阈值，并指示开关何时完全接通电源。禁用开关时，一个 150Ω 的片上电阻可快速将输出电压对地放电，防止其浮动。TPS22971 采用超小型节省空间的 8 引脚 WCSP 封装，可在 –40°C 至 105°C 的大气温度范围内运作，并集成了热关断和关闭功能，以防过热。
查看全部

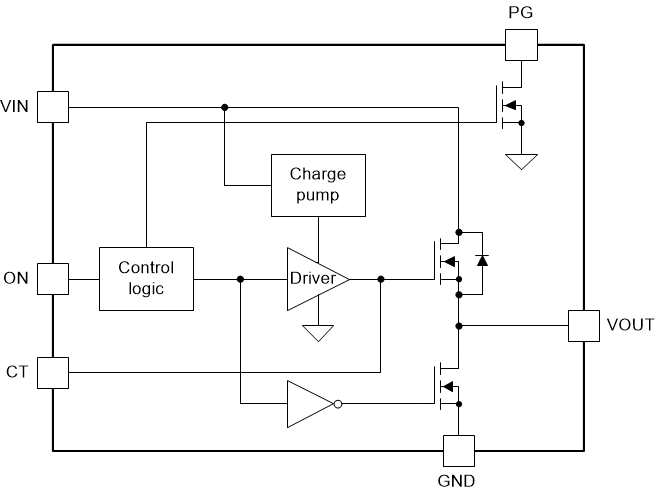

TPS22971YZPT 电路图
