TPS22968NDPUR

Texas Instruments 配电开关，负载驱动器

更新日期：2024-04-01 00:04:00

TPS22968NDPUR

Texas Instruments 配电开关，负载驱动器

产品简介：具有可调节上升时间和输出放电功能的 2 通道、5.5V、4A、25mΩ 负载开关

查看详情

TPS22968NDPUR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS22968NDPUR 中文资料属性参数

  • 现有数量：11,688现货9,000Factory
  • 价格：1 : ￥7.71000剪切带（CT）3,000 : ￥3.49398卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：通用
  • 输出数：2
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：N 通道
  • 接口：开/关
  • 电压 - 负载：0.8V ~ 5.5V
  • 电压 - 供电 (Vcc/Vdd)：不需要
  • 电流 - 输出（最大值）：4A
  • 导通电阻（典型值）：27 毫欧
  • 输入类型：非反相
  • 特性：压摆率受控型
  • 故障保护：-
  • 工作温度：-40°C ~ 105°C（TA）
  • 安装类型：表面贴装型
  • 供应商器件封装：14-WSON（3x2）
  • 封装/外壳：14-PowerWFDFN

产品特性

  • 集成式双通道负载开关
  • 输入电压范围：0.8V 至 5.5V
  • VBIAS 电压范围：2.5V 至 5.5V 非常适合 1S 电池配置
  • 非常适合 1S 电池配置
  • 超低 RON 电阻 VIN = 5V (VBIAS = 5V) 时，RON = 27mΩ VIN = 3.3V (VBIAS = 5V) 时，RON = 25mΩ VIN = 1.8V (VBIAS = 5V) 时，RON = 25mΩ
  • VIN = 5V (VBIAS = 5V) 时，RON = 27mΩ
  • VIN = 3.3V (VBIAS = 5V) 时，RON = 25mΩ
  • VIN = 1.8V (VBIAS = 5V) 时，RON = 25mΩ
  • 每通道最大 4A 持续开关电流
  • 低静态电流 VBIAS = 5V 时为 55µA（两个通道） VBIAS = 5V 时为 55µA（单通道）
  • VBIAS = 5V 时为 55µA（两个通道）
  • VBIAS = 5V 时为 55µA（单通道）
  • 低控制输入阈值支持使用 1.2V、1.8V、2.5V、3.3V 逻辑
  • 可配置上升时间(1)
  • 快速输出放电 (QOD)(2)（可选）
  • 带有散热垫的 SON 14 引脚封装
  • ESD 性能经测试符合 JEDEC 标准 2kV 人体放电模式 (HBM) 和 1kV 器件充电模型 (CDM)
  • 2kV 人体放电模式 (HBM) 和 1kV 器件充电模型 (CDM)
  • 闩锁性能超出 100mA，符合 JESD 78 II 类规范的要求
  • 通用输入输出 (GPIO) 使能 - 高电平有效
  • TPS22968N：仅限产品预览 (1) (2)

产品概述

TPS22968x 是一款具有受控接通功能的小型、超低 RON 双通道负载开关。此器件包含两个可在 0.8 至 5.5V 输入电压范围内运行的 N 沟道 MOSFET，并且每个沟道可支持最大 4A 的持续电流。每个开关由一个导通/关断输入（ON1 和 ON2）单独控制，此输入可与低电压控制信号直接连接。为了能够在开关关闭时快速进行输出放电，TPS22968 中添加了一个 270Ω 的片上负载电阻器。 TPS22968x 采用小型、节省空间的封装 (DPU)，该封装具有集成式散热垫，从而支持高功率耗散。该器件在自然通风环境下的额定运行温度范围为 –40 至 +105°C。
查看全部

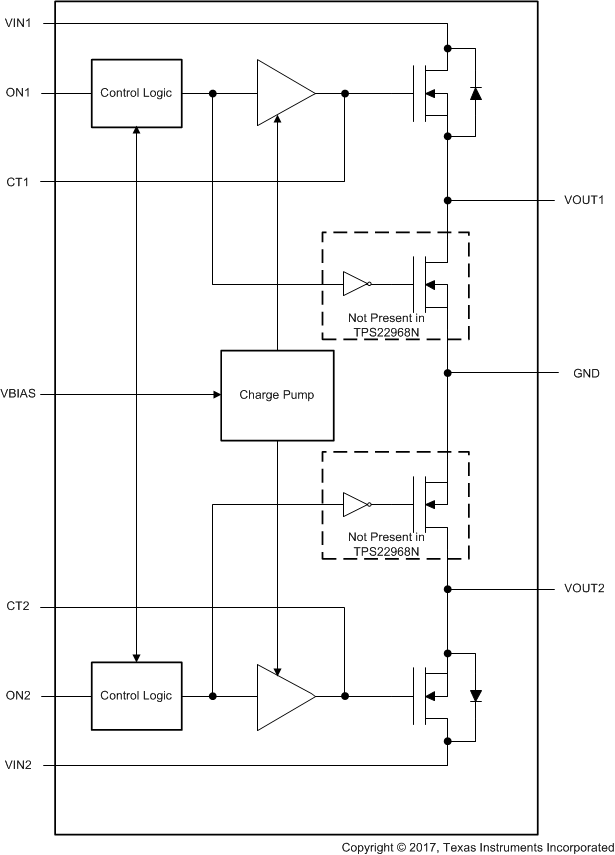

TPS22968NDPUR 电路图

TPS22968NDPUR 电路图

TPS22968NDPUR 电路图
