TPS22948DCKR

Texas Instruments 配电开关，负载驱动器

产品简介：具有反向电流阻断功能的 5.5V、0.24A、300mΩ 负载开关

查看详情

TPS22948DCKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS22948DCKR 中文资料属性参数

  • 现有数量：33,484现货9,000Factory
  • 价格：1 : ￥3.82000剪切带（CT）3,000 : ￥1.08874卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：通用
  • 输出数：1
  • 比率 - 输入:输出：1：1
  • 输出配置：-
  • 输出类型：N/P 通道
  • 接口：-
  • 电压 - 负载：2.5V ~ 5.5V
  • 电压 - 供电 (Vcc/Vdd)：不需要
  • 电流 - 输出（最大值）：130mA
  • 导通电阻（典型值）：300 毫欧
  • 输入类型：非反相
  • 特性：带有自动重启功能
  • 故障保护：限流（固定），超温，反向电流
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 供应商器件封装：SC-70-6
  • 封装/外壳：6-TSSOP，SC-88，SOT-363

产品特性

  • 输入工作电压范围 (VIN)： 2.5V 至 5.5V
  • 输出电流限制 (ILIMIT)： 240mA（典型值）
  • 热关断 (TSD)
  • 导通电阻 (RON)： 300mΩ（典型值）
  • 慢速开通时序可限制浪涌电流（典型值）： 开通时间 (tON)： 6.6mV/µs 时为 820us
  • 开通时间 (tON)： 6.6mV/µs 时为 820us
  • 常开的反向电流阻断 (RCB)： 导通状态激活电流 (IRCB)： –200mA（典型值）
  • 导通状态激活电流 (IRCB)： –200mA（典型值）
  • 故障指示 (FLT)
  • 智能 ON 引脚下拉电阻 (RPD,ON)： ON VIH (ION)：25nA（最大值） ON VIL (RPD,ON)：500kΩ（典型值）
  • ON VIH (ION)：25nA（最大值）
  • ON VIL (RPD,ON)：500kΩ（典型值）
  • 低功耗： 导通状态 (IQ)：50uA（典型值） 关断状态 (ISD)：0.3uA（典型值）
  • 导通状态 (IQ)：50uA（典型值）
  • 关断状态 (ISD)：0.3uA（典型值）

产品概述

TPS22948 器件是一款小型单通道负载开关，能够通过输出电流限制、反向电流阻断和热关断来提供强大的故障情况保护。 开关导通状态由数字输入控制，此输入可与低压控制信号直接连接。首次加电时，此器件使用智能下拉电阻来保持 ON 引脚不悬空，直到系统定序完成。故意将该引脚驱动为高电平 (>VIH) 之后，便会断开智能下拉电阻，以防止不必要的功率损耗。 ™TPS22948 采用标准 SC-70 封装，工作温度范围为 –40°C 至 125°C。
查看全部

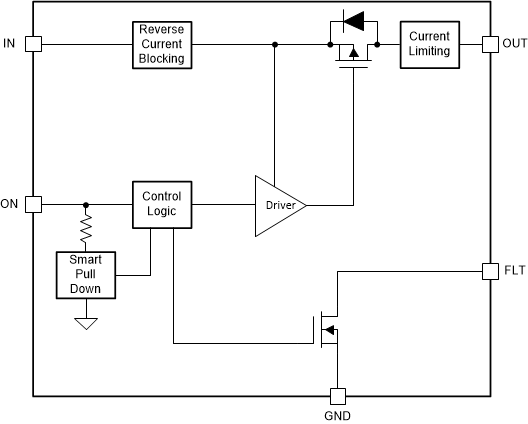

TPS22948DCKR 电路图

TPS22948DCKR 电路图

TPS22948DCKR 电路图
