TPS22933ARSET

Texas Instruments OR 控制器，理想二极管

更新日期：2024-04-01 00:04:00

TPS22933ARSET

Texas Instruments OR 控制器，理想二极管

产品简介：具有 LDO 的 3 输入、2.5V 至 12V、2.4Ω、0.05A 电源多路复用器

查看详情

TPS22933ARSET 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS22933ARSET 中文资料属性参数

  • 现有数量：1,802现货10,000Factory
  • 价格：1 : ￥9.22000剪切带（CT）250 : ￥6.01648卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：源极选择器开关
  • FET 类型：P 通道
  • 比率 - 输入:输出：3：2
  • 内部开关：是
  • 延迟时间 - 开启：65 μs
  • 延迟时间 - 关闭：32 μs
  • 电流 - 输出（最大值）：75mA
  • 电流 - 供电：2 mA
  • 电压 - 供电：2.5V ~ 12V
  • 应用：手持/移动设备
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-UFQFN
  • 供应商器件封装：8-UQFN（1.5x1.5）

产品特性

  • 三个集成负载开关，自动选择最高电平输入
  • 集成 3.6V 固定电压低压降 (LDO) 稳压器
  • 提供开关控制式和始终开启式两种 LDO 输出
  • 采用 1.5mm × 1.5mm µQFN 封装
  • 输入电压范围：2.5V 至 12V
  • 低导通电阻 (rON) VIN = 5.0V 时，rON = 2.4Ω VIN = 4.2V 时，rON = 2.6Ω
  • VIN = 5.0V 时，rON = 2.4Ω
  • VIN = 4.2V 时，rON = 2.6Ω
  • 50mA 的最大持续电流
  • 低阈值控制输入 (EN)
  • 切换时间：18µs（典型值）
  • 智能电话
  • 全球卫星定位 (GPS) 设备
  • 数码摄像机
  • 便携式工业设备
  • 便携式医疗设备
  • 便携式媒体播放器
  • 便携式仪表

产品概述

TPS22933 器件是一款具有自动输入选择功能和低压降线性稳压器的三路输入电源多路复用器，同时兼具小尺寸和低 rON 特性。此器件包含三个 P 沟道金属氧化物半导体场效应晶体管 (MOSFET)，它们的工作输入电压范围为 2.5V 到 12V。TPS22933 能够自动选择电平最高的输入（从 BAT、USB 和 DC_IN 三者中选择）并将其提供给 LDO。LOUT 是 LDO 始终开启的输出。通过使能功能（EN 引脚），可以对 VOUT 进行开关控制，接通快速放电电阻，而且能够直接连接低电压控制信号。TPS22933 采用小型、节省空间的 8 引脚 µQFN 封装，并可在 -40°C 至 85°C 温度范围内的自然通风条件下额定运行。
查看全部

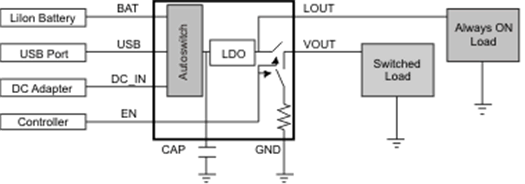

TPS22933ARSET 电路图

TPS22933ARSET 电路图

TPS22933ARSET 电路图
