TPS22930AYZVT

Texas Instruments 配电开关，负载驱动器

更新日期：2024-04-01 00:04:00

TPS22930AYZVT

Texas Instruments 配电开关，负载驱动器

产品简介：5.5V、2A、35mΩ 负载开关

查看详情

TPS22930AYZVT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS22930AYZVT 中文资料属性参数

  • 现有数量：5,100现货10,000Factory
  • 价格：1 : ￥10.26000剪切带（CT）250 : ￥6.70016卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：通用
  • 输出数：1
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：P 通道
  • 接口：开/关
  • 电压 - 负载：1.4V ~ 5.5V
  • 电压 - 供电 (Vcc/Vdd)：不需要
  • 电流 - 输出（最大值）：2A
  • 导通电阻（典型值）：35 毫欧
  • 输入类型：非反相
  • 特性：压摆率受控型
  • 故障保护：反向电流，UVLO
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 供应商器件封装：4-DSBGA（0.88x0.88）
  • 封装/外壳：4-XFBGA，DSBGA

产品特性

  • 集成型单通道负载开关
  • 超小型 4 端子晶圆芯片级封装（显示了标称尺寸 - 详情请见附录） 0.9mm × 0.9mm，0.5mm 间距，0.5mm 高度 (YZV)
  • 0.9mm × 0.9mm，0.5mm 间距，0.5mm 高度 (YZV)
  • 输入电压范围：1.4V 至 5.5V
  • 超低 R导通电阻 VIN = 5V 时，RON = 35mΩ VIN = 3.6V 时，RON = 36mΩ VIN = 1.8V 时，RON = 49mΩ
  • VIN = 5V 时，RON = 35mΩ
  • VIN = 3.6V 时，RON = 36mΩ
  • VIN = 1.8V 时，RON = 49mΩ
  • 2A 最大持续开关电流
  • 低静态电流（小于 3µA）
  • 低控制输入阈值支持使用 1.2V/1.8V/2.5V/3.3V 逻辑
  • 受控压摆率
  • 欠压锁定
  • 禁用时，反向电流保护

产品概述

TPS22930 是一款小型、低 RON 负载开关，具有可控导通功能。此器件包括一个 P 沟道 MOSFET，可在 1.4V 至 5.5V 的输入电压范围内运行。此开关由一个开/关输入 (ON) 控制，此输入能够与低压控制信号直接相连。TPS22930 高电平使能。TPS22930 器件通过在反向电压（也称为反向电流）情况下禁用体二极管来提供电路断路器功能。只有当电源开关被禁用时（关闭）反向电流保护才被激活。当输出电压 (VOUT) 被驱动至高于输入 (VIN) 时，此器件释放体二极管来停止流向开关输入一侧的电流。此外，如果此输入电压过低，欠压锁定 (UVLO) 保护会将此开关关闭。为了避免涌入电流，此器件的转换率由内部控制。TPS22930 采用超小型、节省空间的 4 引脚 CSP 封装并可在 -40°C 至 85°C 的自然通风温度范围内运行。
查看全部

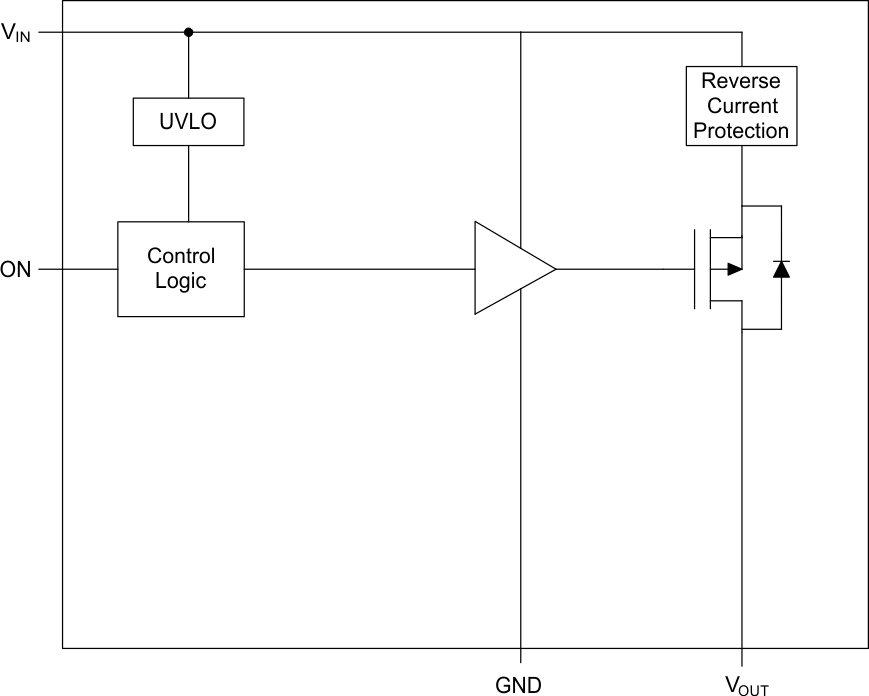

TPS22930AYZVT 电路图

TPS22930AYZVT 电路图

TPS22930AYZVT 电路图
