产品简介:具有输出放电功能和 6200μs 上升时间(在 3.6V 时)的 3.6V、2A、18.3mΩ 负载开关

查看详情

TPS22924DYZPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS22924DYZPR 中文资料属性参数

  • 现有数量:0现货9,000Factory查看交期
  • 价格:3,000 : ¥2.55192卷带(TR)
  • 系列:-
  • 包装:卷带(TR)剪切带(CT)? 得捷定制卷带
  • 产品状态:在售
  • 开关类型:通用
  • 输出数:1
  • 比率 - 输入:输出:1:1
  • 输出配置:高端
  • 输出类型:N 通道
  • 接口:开/关
  • 电压 - 负载:0.75V ~ 3.6V
  • 电压 - 供电 (Vcc/Vdd):不需要
  • 电流 - 输出(最大值):2A
  • 导通电阻(典型值):18.3 毫欧
  • 输入类型:非反相
  • 特性:负载释放,压摆率受控型
  • 故障保护:-
  • 工作温度:-40°C ~ 85°C(TA)
  • 安装类型:表面贴装型
  • 供应商器件封装:6-DSBGA(1.39x.89)
  • 封装/外壳:6-XFBGA,DSBGA

产品特性

  • 集成单负载开关
  • 输入电压:0.75V 至 3.6V
  • 超低导通电阻V输入= 3.6V 时,r导通= 18.3mΩ V输入= 2.5V 时,r导通= 18.5mΩ V输入= 1.8V 时,r导通= 19.6mΩ V输入= 1.2V 时,r导通= 19.4mΩ V输入= 1.0V 时,r导通= 20.3mΩ V输入= 0.75V 时,r导通= 22.7mΩ
  • V输入= 3.6V 时,r导通= 18.3mΩ
  • V输入= 2.5V 时,r导通= 18.5mΩ
  • V输入= 1.8V 时,r导通= 19.6mΩ
  • V输入= 1.2V 时,r导通= 19.4mΩ
  • V输入= 1.0V 时,r导通= 20.3mΩ
  • V输入= 0.75V 时,r导通= 22.7mΩ
  • 1.4mm x 0.9mm,焊球间距 0.5mm,超小型芯片比例 (CSP)-6 封装
  • 2A 最大持续开关电流
  • 低关断电流
  • 低阈值控制输入
  • 受控转换率以避免涌入电流
  • 快速输出放电晶体管
  • 静电放电 (ESD) 性能测试符合 JESD 22 标准 5000V 人体模型(A114-B,II 类) 1000V 充电器件模型 (C101)
  • 5000V 人体模型(A114-B,II 类)
  • 1000V 充电器件模型 (C101)

产品概述

TPS22924D 是一款小型,超低 R导通负载开关,此开关具有可控接通功能。 此器件包含一个 N 通道 MOSFET,此 MOSFET 可运行在 0.75V 至 3.6V 的输入电压范围内。一个集成的电荷泵把 NMOS 开关偏置,以实现一个最小的开关导通电阻。 此开关可由一个打开/关闭输入 (ON) 控制,此输入可与低压控制信号直接对接。 添加了一个 1250Ω 片载负载电阻器,以便在开关被关闭时实现输出快速放电。 此器件的上升时间受到内部控制以避免涌入电流。 电压为 3.6V 时,TPS22924D 特有一个 6200µs 的上升时间。TPS22924D 采用超小型、节省空间的 6 引脚 CSP 封装,并可在 -40°C 至 85°C 的自然通风温度范围内运行。

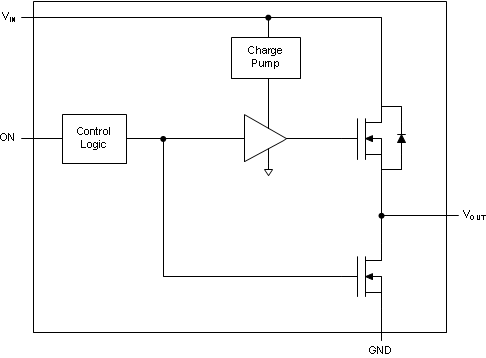

TPS22924DYZPR 电路图

TPS22924DYZPR 电路图

TPS22924DYZPR 电路图
