TPS22916CYFPR

Texas Instruments 配电开关，负载驱动器

更新日期：2024-04-01 00:04:00

TPS22916CYFPR

Texas Instruments 配电开关，负载驱动器

产品简介：具有输出放电功能的 5.5V、2A、60mΩ、10nA 泄漏负载开关

查看详情

TPS22916CYFPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS22916CYFPR 中文资料属性参数

  • 现有数量：24,928现货9,000Factory
  • 价格：1 : ￥4.45000剪切带（CT）3,000 : ￥1.78873卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：通用
  • 输出数：1
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：P 通道
  • 接口：-
  • 电压 - 负载：5.5V
  • 电压 - 供电 (Vcc/Vdd)：1V ~ 5.5V
  • 电流 - 输出（最大值）：2A
  • 导通电阻（典型值）：200 毫欧
  • 输入类型：非反相
  • 特性：压摆率受控型
  • 故障保护：反向电流
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 供应商器件封装：4-DSBGA
  • 封装/外壳：4-XFBGA，DSBGA

产品特性

  • 输入电压范围 (VIN)：1 V 至 5.5V
  • 最大持续电流 (IMAX)：2A
  • 导通电阻 (RON)： 5V VIN = 60mΩ（典型值）、100mΩ（85°C 最大值） 1.8V VIN = 100mΩ（典型值）、150mΩ（85°C 最大值） 1V VIN = 200mΩ（典型值）、325mΩ（85°C 最大值）
  • 5V VIN = 60mΩ（典型值）、100mΩ（85°C 最大值）
  • 1.8V VIN = 100mΩ（典型值）、150mΩ（85°C 最大值）
  • 1V VIN = 200mΩ（典型值）、325mΩ（85°C 最大值）
  • 超低功耗： 导通状态 (IQ)：0.5µA（典型值）、1µA（最大值） 关闭状态 (ISD)：10nA（典型值）、100nA（最大值） TPS22916BL/CL/CNL (ISD)：100nA（典型值）、300nA（最大值）
  • 导通状态 (IQ)：0.5µA（典型值）、1µA（最大值）
  • 关闭状态 (ISD)：10nA（典型值）、100nA（最大值）
  • TPS22916BL/CL/CNL (ISD)：100nA（典型值）、300nA（最大值）
  • ON 引脚智能下拉电阻 (RPD)： ON ≥ VIH (ION)：10nA（最大值） ON ≤ VIL (RPD)：750kΩ（典型值）
  • ON ≥ VIH (ION)：10nA（最大值）
  • ON ≤ VIL (RPD)：750kΩ（典型值）
  • C 版本的慢时序可限制浪涌电流： 5V 开通时间 (tON)：5mV/µs 时为 1400µs 1.8V 开通时间 (tON)：1mV/µs 时为 3000µs 1V 开通时间 (tON)：0.3mV/µs 时为 6500µs
  • 5V 开通时间 (tON)：5mV/µs 时为 1400µs
  • 1.8V 开通时间 (tON)：1mV/µs 时为 3000µs
  • 1V 开通时间 (tON)：0.3mV/µs 时为 6500µs
  • B 版本的快速时序可减少等待时间： 5V 开通时间 (tON)：57mV/µs 时为 115µs 1.8V 开通时间 (tON)：12mV/µs 时为 250µs 1V 开通时间 (tON)：3.3mV/µs 时为 510µs
  • 5V 开通时间 (tON)：57mV/µs 时为 115µs
  • 1.8V 开通时间 (tON)：12mV/µs 时为 250µs
  • 1V 开通时间 (tON)：3.3mV/µs 时为 510µs
  • 常开的真反向电流阻断 (RCB)： 激活电流 (IRCB)：–500mA（典型值） 反向泄漏电流 (IIN,RCB)：–300nA（最大值）
  • 激活电流 (IRCB)：–500mA（典型值）
  • 反向泄漏电流 (IIN,RCB)：–300nA（最大值）
  • 快速输出放电 (QOD)：150Ω（典型值） （N 版本无 QOD）
  • 低电平有效使能选项（L 版本）

产品概述

TPS22916xx 是一款小型单通道负载开关，采用低漏电 P 沟道 MOSFET 实现最小的功率损耗。高级栅极控制设计支持低至 1V 的工作电压，且增加超小的导通电阻和功率损耗。多个时序选项可支持各种系统负载条件。对于高容性负载，C 版本的慢速导通时序可更大限度减小浪涌电流。而在低容性负载中，B 版本的快速时序可减少所需的等待时间。开关导通状态由数字输入控制，此输入可与低压控制信号直接连接。此器件同时提供高电平有效和低电平有效 (L) 版本。首次加电时，此器件使用智能下拉电阻来保持 ON 引脚不悬空，直到系统时序控制完成。ON 引脚故意驱动为高电平 (≥VIH) 后，便会断开智能下拉电阻，从而防止不必要的功率损耗。TPS22916xx 采用节省空间的小型 0.78mm × 0.78mm、0.4mm 间距、0.5mm 高度的 4 引脚晶圆芯片级 (WCSP) 封装 (YFP)。此器件的工作温度范围为 –40°C 至 +85°C。
查看全部

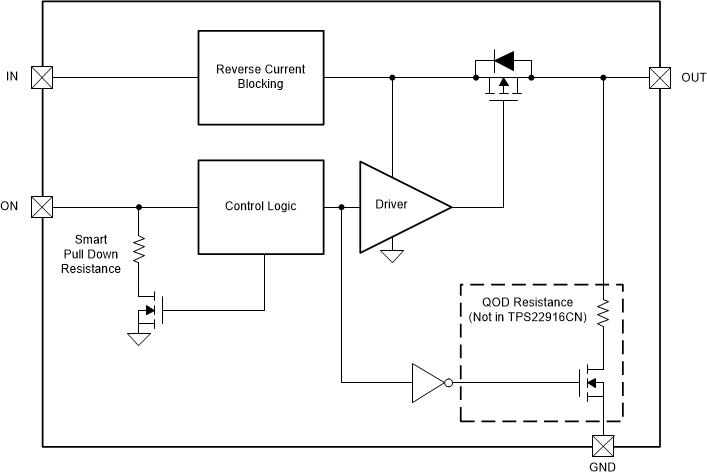

TPS22916CYFPR 电路图
