TPS22810TDBVRQ1

Texas Instruments 配电开关，负载驱动器

更新日期：2024-04-01 00:04:00

TPS22810TDBVRQ1

Texas Instruments 配电开关，负载驱动器

产品简介：具有可调节上升时间和可调节输出放电功能的汽车类、单通道、18V、2A、79m? 负载开关

查看详情

TPS22810TDBVRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS22810TDBVRQ1 中文资料属性参数

  • 现有数量：12,388现货9,000Factory
  • 价格：1 : ￥5.56000剪切带（CT）3,000 : ￥2.21802卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：通用
  • 输出数：1
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：N 通道
  • 接口：开/关
  • 电压 - 负载：2.7V ~ 18V
  • 电压 - 供电 (Vcc/Vdd)：2.7V ~ 18V
  • 电流 - 输出（最大值）：2A
  • 导通电阻（典型值）：79 毫欧
  • 输入类型：非反相
  • 特性：负载释放，压摆率受控型
  • 故障保护：超温，UVLO
  • 工作温度：-40°C ~ 105°C（TA）
  • 安装类型：表面贴装型
  • 供应商器件封装：SOT-23-6
  • 封装/外壳：SOT-23-6

产品特性

  • 符合汽车类 标准
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 2：环境工作温度范围为 –40°C 至 +105°C 器件 HBM ESD 分类等级 2器件 CDM ESD 分类等级 C5
  • 器件温度等级 2：环境工作温度范围为 –40°C 至 +105°C
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C5
  • 集成单通道负载开关
  • 最大连续电流为 2A
  • 输入电压：2.7V 至 18V
  • 绝对最大输入电压：20V
  • 导通电阻 (RON) RON = 79mΩ（VIN = 12V 时的典型值）
  • RON = 79mΩ（VIN = 12V 时的典型值）
  • 静态电流 62µA（VIN = 12V 时的典型值）
  • 62µA（VIN = 12V 时的典型值）
  • 关断电流 500nA（VIN = 12V 时的典型值）
  • 500nA（VIN = 12V 时的典型值）
  • 热关断
  • 欠压闭锁 (UVLO)
  • 可调节快速输出放电 (QOD)
  • 可通过 CT 引脚配置的上升时间
  • 小外形尺寸晶体管 (SOT) 23-6 封装2.9mm × 2.8mm，0.95mm 间距，1.45mm 高 (DBV)
  • 2.9mm × 2.8mm，0.95mm 间距，1.45mm 高 (DBV)

产品概述

TPS22810-Q1 是一款单通道负载开关，具有可配置的上升时间和集成式快速输出放电 (QOD) 功能。该器件 具有 热关断功能，可保护器件免受高结温的损坏，因此可从根本上确保器件的安全运行区。该器件 具有 一个 N 沟道 MOSFET，可在 2.7V 至 18V 的输入电压范围内运行。该器件可支持 2A 的最大电流。开关可由一个打开和关闭输入控制，此输入可直接连接至低压控制信号。该器件的可配置上升时间可大幅降低大容量负载电容所产生的浪涌电流，从而降低或消除电源压降。欠压闭锁用于在输入电压降至阈值以下时关闭器件，以确保下游电路不会因为供电电压低于预期值而损坏。可配置的快速输出放电 (QOD) 引脚控制器件的下降时间，以便针对掉电进行灵活设计。TPS22810-Q1 器件可提供方便目测检查焊点的带引线的 SOT-23 封装 (DBV)。该器件在自然通风环境下的额定运行温度范围为 -40°C 至 +105°C。
查看全部

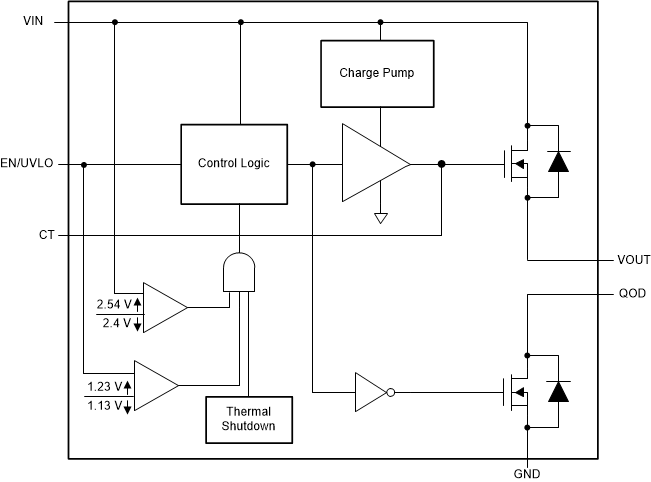

TPS22810TDBVRQ1 电路图

TPS22810TDBVRQ1 电路图

TPS22810TDBVRQ1 电路图
