TPS2120YFPR

Texas Instruments OR 控制器，理想二极管

更新日期：2024-04-01

TPS2120YFPR

Texas Instruments OR 控制器，理想二极管

产品简介：支持无缝切换的 2.8V 至 22V、62mΩ、3A 电源多路复用器

查看详情

TPS2120YFPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2120YFPR 中文资料属性参数

  • 现有数量：8,298现货
  • 价格：1 : ￥16.85000剪切带（CT）3,000 : ￥8.58589卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：源极选择器开关
  • FET 类型：N 通道
  • 比率 - 输入:输出：2：1
  • 内部开关：-
  • 延迟时间 - 开启：-
  • 延迟时间 - 关闭：-
  • 电流 - 输出（最大值）：3A
  • 电流 - 供电：-
  • 电压 - 供电：2.8V ~ 22V
  • 应用：通用
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：20-XFBGA，DSBGA
  • 供应商器件封装：20-DSBGA

产品特性

  • 宽工作电压范围：2.8 V 至 22 V 绝对最大输入电压为 24V
  • 绝对最大输入电压为 24V
  • 低导通电阻： TPS2120：62mΩ（典型值） TPS2121: 56mΩ（典型值）
  • TPS2120：62mΩ（典型值）
  • TPS2121: 56mΩ（典型值）
  • 可调节过压监控器 (OVx)： 精度 < ±5%
  • 精度 < ±5%
  • 可调节优先级监控器 (PR1)： 精度 < ±5%
  • 精度 < ±5%
  • TPS2121 支持外部电压基准 (CP2)，精度 <1%
  • 输出电流限制 (ILM)： TPS2120：1 A – 3 A TPS2121: 1 A – 4.5 A
  • TPS2120：1 A – 3 A
  • TPS2121: 1 A – 4.5 A
  • 通道状态指示 (ST)
  • 可调节输入建立时间 (SS)
  • 可调节输出软启动时间 (SS)
  • TPS2121 快速输出切换 (tSW)：5µs（典型值）
  • 使能输入的低 IQ：200µA（典型值）
  • 禁用输入的低 IQ：10µA（典型值）
  • 手动输入源选择 (OVx)
  • 过热保护 (OTP)

产品概述

TPS212x 器件是双输入、单输出 (DISO) 电源多路复用器 (MUX)，非常适合用于各种多电源系统。这些器件能够在可用输入之间自动检测、选择和无缝转换。 优先级可自动分配给最高输入电压或手动分配给较低的电压输入，以支持 ORing 和资源选择操作。优先级电压监控器用于选择输入源。 理想二极管运行用于在输入源之间无缝转换。在切换期间，需对压降进行控制以阻止反向电流的发生，并以最小的保持电容为负载提供不间断电源。在启动和切换期间，需对电流进行限制以防止过流事件，同时在器件正常工作期间为其提供保护。可使用单个外部电阻器调节输出电流限制。 TPS212x 器件采用 WCSP 和小型 VQFN-HR 封装选项，可在 -40°C 至 125°C 的温度范围内正常运行。
查看全部

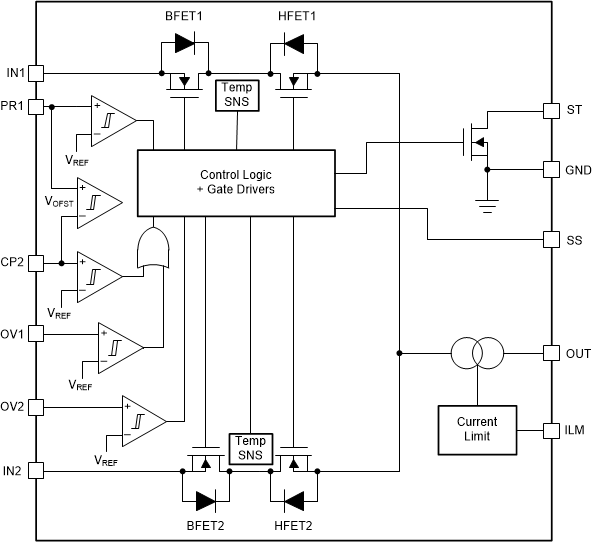

TPS2120YFPR 电路图

TPS2120YFPR 电路图

TPS2120YFPR 电路图
