更新日期：2024-04-01
产品简介：2.7-5.5V 双路输入/单路输出 MOSFET，0.5A 主输入/0.1A 辅助输入，工作态高电平使能
查看详情TPS2105MDBVREP 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
SOT-23-5
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TPS2105MDBVREP 中文资料属性参数
- 现有数量：4,500现货9,000Factory
- 价格：1 : ￥45.87000剪切带（CT）3,000 : ￥25.98426卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：源极选择器开关
- FET 类型：N 和 P 沟道
- 比率 - 输入:输出：2：1
- 内部开关：是
- 延迟时间 - 开启：-
- 延迟时间 - 关闭：-
- 电流 - 输出（最大值）：500mA，100mA，100mA
- 电流 - 供电：18 μA
- 电压 - 供电：2.7V ~ 5.5V
- 应用：手持/移动设备
- 工作温度：-55°C ~ 125°C
- 安装类型：表面贴装型
- 封装/外壳：SC-74A，SOT-753
- 供应商器件封装：SOT-23-5
产品特性
- 无反向电流（无寄生二极管）的双输入、单输出金属氧化物半导体场效应晶体管 (MOSFET) 开关
- IN1：250mΩ，500mA N 通道；18µA 电源电流
- IN2：1.3mΩ，100mA P 通道；0.75µA 电源电流（VAUX 模式）
- 高级开关控制逻辑
- CMOS 和 TTL 兼容使能输入
- 受控上升、下降和转换时间
- 2.7V 至 5.5V 的工作范围
- 小外形尺寸晶体管 (SOT)-23-5 封装
- 2kV 人体模型，750V 充电器件模型，200V 机器模型静电放电 (ESD) 保护
- 支持国防、航天和医疗应用受控基线 同一组装和测试场所 同一制造场所 支持军用（-55°C 至 125°C）温度范围 延长的产品生命周期 延长的产品变更通知 产品可追溯性
- 受控基线
- 同一组装和测试场所
- 同一制造场所
- 支持军用（-55°C 至 125°C）温度范围
- 延长的产品生命周期
- 延长的产品变更通知
- 产品可追溯性
- 笔记本和台式机
- 手机、掌上电脑和个人数字助理 (PDA)
- 电池管理
产品概述
TPS2105 是一款双输入、单输出电源开关，此开关设计用于在两个独立电源之间转换时提供不间断输出电压。 两个器件都包含具有单个输出的 N 通道 (250mΩ) 和 P 通道 (1.3Ω) MOSFET。 P 通道 MOSFET (IN2) 与辅助电源一同使用，这些辅助电源为待机模式传送较低电流。 N 通道 MOSFET (IN1) 与主电源一同使用，此电源提供正常运行所需的较高电流。 当电源稳压和系统压降十分关键时，低导通电阻使得 N 通道成为较高主电源电流的理想通路。 当使用 P 通道 MOSFET 时，静态电流被减少至 0.75µA，以减少对待机电源的需求。 TPS2105 中的 MOSFET 无常见于离散 MOSFET 中的寄生二极管，从而防止在开关关闭时的回流电流。

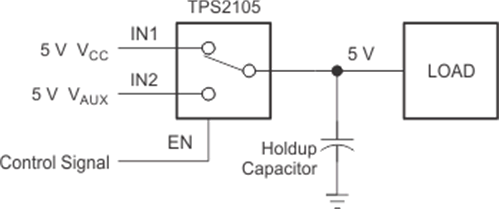

TPS2105MDBVREP 电路图
TPS2105MDBVREP 电路图
