TPS1HB16BQPWPRQ1

Texas Instruments 配电开关，负载驱动器

更新日期：2024-04-01 00:04:00

TPS1HB16BQPWPRQ1

Texas Instruments 配电开关，负载驱动器

产品简介：具有可调节电流限制的 40V、16mΩ、汽车类单通道智能高侧开关

查看详情

TPS1HB16BQPWPRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPS1HB16BQPWPRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TPS1HB16BQPWPRQ1 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥18.60000剪切带（CT）3,000 : ￥9.44448卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
开关类型：通用
输出数：1
比率 - 输入:输出：1：1
输出配置：高端
输出类型：-
接口：-
电压 - 负载：6V ~ 18V
电压 - 供电 (Vcc/Vdd)：不需要
电流 - 输出（最大值）：49A
导通电阻（典型值）：16 毫欧
输入类型：非反相
特性：-
故障保护：限流（可调），超温，UVLO
工作温度：-40°C ~ 125°C（TA）
安装类型：表面贴装型
供应商器件封装：16-HTSSOP
封装/外壳：16-PowerTSSOP（0.173"，4.40mm 宽）

产品特性

符合面向汽车应用的 AEC-Q100 标准温度等级 1：–40°C 至 125°C 器件 HBM ESD 分类等级 2 器件 CDM ESD 分类等级 C4B 可承受 40V 负载突降
温度等级 1：–40°C 至 125°C
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C4B
可承受 40V 负载突降
提供功能安全可提供用于功能安全系统设计的文档
可提供用于功能安全系统设计的文档
单通道智能高边开关，具有 16mΩ R ON (T J = 25°C)
可通过可调电流限制提高系统级可靠性电流限制设定点范围为 4.4A 至 49A
电流限制设定点范围为 4.4A 至 49A
强大的集成输出保护：集成热保护接地短路和电池短路保护反向电池事件保护包括 FET 通过反向电压自动开启在失电和接地失效时自动关闭集成输出钳位对电感负载进行消磁可配置故障处理
集成热保护
接地短路和电池短路保护
反向电池事件保护包括 FET 通过反向电压自动开启
在失电和接地失效时自动关闭
集成输出钳位对电感负载进行消磁
可配置故障处理
可对模拟检测输出进行配置，以精确测量：负载电流器件温度
负载电流
器件温度
通过 SNS 引脚提供故障指示开路负载和电池短路检测
开路负载和电池短路检测

产品概述

TPS1HB16-Q1 器件是一款适用于 12V 汽车系统的智能高边开关。该器件集成了强大的保护和诊断功能，可确保即使在汽车系统发生短路等不利事件时也能提供输出端口保护。该器件通过可靠的电流限制来防止故障，根据器件型号不同，电流限制可调范围为 4.4A 至 49A。凭借较高的电流限制范围，该器件可用于需要大瞬态电流的负载，而低电流限制范围可为不需要高峰值电流的负载提供更好的保护。该器件能够可靠地驱动各种负载分布。 TPS1HB16-Q1 还能够提供可改进负载诊断的高精度模拟电流检测。通过向系统 MCU 报告负载电流和器件温度，该器件可实现预测性维护和负载诊断，从而延长系统寿命。 TPS1HB16-Q1 采用 HTSSOP 封装，可减小 PCB 尺寸。

查看全部

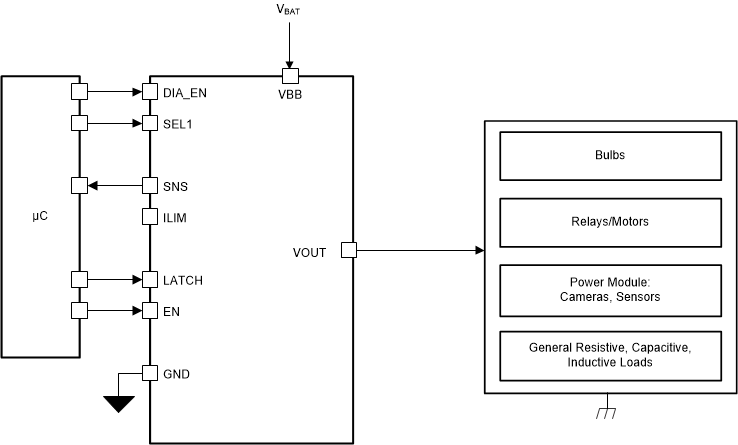

TPS1HB16BQPWPRQ1 电路图
