TPS1H200AQDGNRQ1

Texas Instruments 配电开关，负载驱动器

更新日期：2024-04-01 00:04:00

TPS1H200AQDGNRQ1

Texas Instruments 配电开关，负载驱动器

产品简介：具有可调节电流限制的 40V、200mΩ、汽车类单通道智能高侧开关

查看详情

TPS1H200AQDGNRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS1H200AQDGNRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥12.24000剪切带（CT）2,500 : ￥6.21285卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：继电器，螺线管驱动器
  • 输出数：1
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：N 通道
  • 接口：开/关
  • 电压 - 负载：-
  • 电压 - 供电 (Vcc/Vdd)：4V ~ 40V
  • 电流 - 输出（最大值）：2.5A
  • 导通电阻（典型值）：200 毫欧
  • 输入类型：非反相
  • 特性：带有自动重启功能
  • 故障保护：限流（可调），开路负载检测，过载，超温，电流反向，短路，UVLO
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 供应商器件封装：8-HVSSOP
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）裸露焊盘

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 1：–40°C 至 +125°C 环境工作温度范围 器件人体放电模型 (HBM) 静电防护 (ESD) 分类等级 H2 器件 CDM ESD 分类等级 C4B
  • 器件温度等级 1：–40°C 至 +125°C 环境工作温度范围
  • 器件人体放电模型 (HBM) 静电防护 (ESD) 分类等级 H2
  • 器件 CDM ESD 分类等级 C4B
  • 提供功能安全 可帮助进行功能安全系统设计的文档
  • 可帮助进行功能安全系统设计的文档
  • 单通道 200mω 智能高侧开关
  • 宽工作电压：3.4 V 至 40 V
  • 低于 500nA 的超低待机电流
  • 可调节电流限制（利用外部电阻器） ≥ 500mA 时为 ±15% ≥ 1.5A 时为 ±10%
  • ≥ 500mA 时为 ±15%
  • ≥ 1.5A 时为 ±10%
  • 可配置电流限制后的行为 “保持”模式 “闭锁”模式（具有可调节的延迟时间） “自动重试”模式
  • “保持”模式
  • “闭锁”模式（具有可调节的延迟时间）
  • “自动重试”模式
  • 支持独立操作（无需 MCU）
  • 保护： 接地短路和过载保护 热关断和热振荡 用于电感负载的负电压钳位 接地失效保护和失电保护
  • 接地短路和过载保护
  • 热关断和热振荡
  • 用于电感负载的负电压钳位
  • 接地失效保护和失电保护
  • 诊断： 过载和接地短路检测 开路负载和电池短路检测（开启或关闭状态下） 热关断和热振荡
  • 过载和接地短路检测
  • 开路负载和电池短路检测（开启或关闭状态下）
  • 热关断和热振荡

产品概述

TPS1H200A-Q1 器件是受到全面保护的单通道高侧电源开关，具有集成式 200mΩ NMOS 功率 FET。可调节电流限制可通过限制浪涌或过载电流来提高系统可靠性。高精度电流限制可增强过载保护，从而简化前沿电源设计。除了电流限制之外，其他可配置特性还能够在功能、成本和热耗散方面提供设计灵活性。该器件支持对数字状态输出进行全面诊断。在开启和关闭状态下皆可进行开路负载检测。无论是否有 MCU，该器件都能正常工作。独立模式允许隔离型系统使用此器件。
查看全部

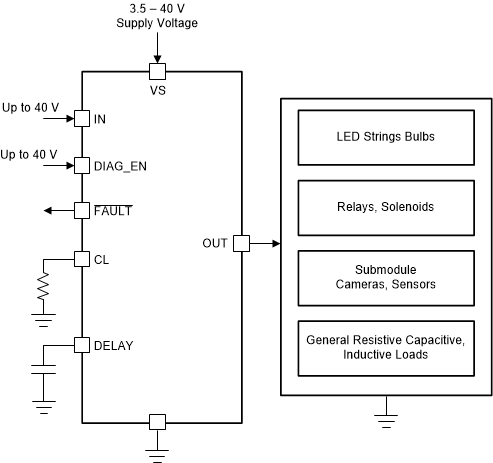

TPS1H200AQDGNRQ1 电路图

TPS1H200AQDGNRQ1 电路图

TPS1H200AQDGNRQ1 电路图
