TPS1H100AQPWPRQ1

Texas Instruments 配电开关，负载驱动器

产品简介：具有可调节电流限制的 40V、100mΩ、汽车类单通道智能高侧开关

查看详情

TPS1H100AQPWPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS1H100AQPWPRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥14.87000剪切带（CT）2,000 : ￥7.54843卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：通用
  • 输出数：1
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：N 通道
  • 接口：开/关
  • 电压 - 负载：5V ~ 40V
  • 电压 - 供电 (Vcc/Vdd)：不需要
  • 电流 - 输出（最大值）：4A
  • 导通电阻（典型值）：80 毫欧
  • 输入类型：-
  • 特性：状态标志
  • 故障保护：限流（可调），开路负载检测，超温，UVLO
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 供应商器件封装：14-HTSSOP
  • 封装/外壳：14-PowerTSSOP（0.173"，4.40mm 宽）

产品特性

  • 符合汽车类 应用要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 1：–40°C 至 125°C 的环境工作温度范围器件 HBM ESD 分类等级 H3A器件 CDM ESD 分类等级 C4B
  • 器件温度等级 1：–40°C 至 125°C 的环境工作温度范围
  • 器件 HBM ESD 分类等级 H3A
  • 器件 CDM ESD 分类等级 C4B
  • 提供功能安全 提供文档以帮助创建功能安全系统设计
  • 提供文档以帮助创建功能安全系统设计
  • 具有全面诊断功能的单通道智能高侧电源开关 版本 A：开漏状态输出版本 B：电流感应模拟输出
  • 版本 A：开漏状态输出
  • 版本 B：电流感应模拟输出
  • 宽工作电压范围：3.5V 至 40V
  • 超低待机电流，低于 0.5µA
  • 工作结温范围，-40°C 至 150°C
  • 输入控制，兼容 3.3V 和 5V 逻辑
  • 高精度电流感应，电流为 1A 时为 ±30mA，电流为 5mA 时为 ±4mA
  • 利用外部电阻器实现可编程电流限制（在 0.5A 时为 ±20%）
  • 用于对 MCU 模拟或数字接口进行多路复用的诊断使能功能
  • 测试符合 AECQ100-12 A 级标准，经过 100 万次接地短路测试
  • 通过 ISO7637-2 和 ISO16750-2 电瞬变抗扰度认证
  • 保护 过载和短路保护电感负载负电压钳位欠压锁定 (UVLO) 保护具备自恢复功能的热关断/热振荡接地失效保护和失电保护对外部电路提供反向电池保护
  • 过载和短路保护
  • 电感负载负电压钳位
  • 欠压锁定 (UVLO) 保护
  • 具备自恢复功能的热关断/热振荡
  • 接地失效保护和失电保护
  • 对外部电路提供反向电池保护
  • 诊断 开启和关闭状态输出的开路和电池短路检测过载和接地短路检测以及电流限制热关断/热振荡检测
  • 开启和关闭状态输出的开路和电池短路检测
  • 过载和接地短路检测以及电流限制
  • 热关断/热振荡检测
  • 14 引脚热增强型 PWP 封装

产品概述

TPS1H100-Q1 是一款具有全方位保护的高侧电源开关，它集成有 NMOS 功率 FET 和电荷泵，专用于对各类阻性、感性和容性负载进行智能控制。精确的电流检测和可编程电流限制 特性 使该器件从市场中脱颖而出。
查看全部

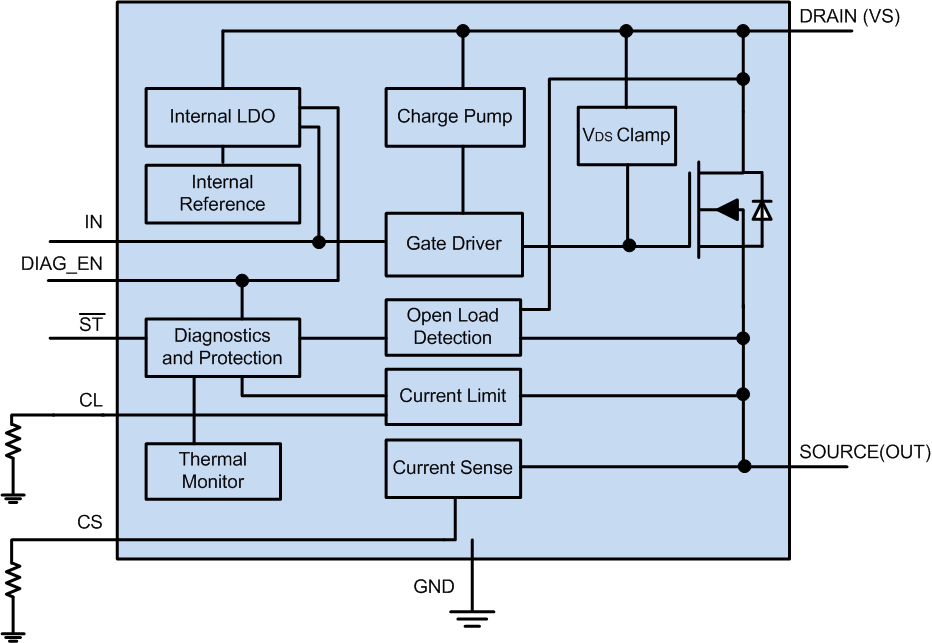

TPS1H100AQPWPRQ1 电路图

TPS1H100AQPWPRQ1 电路图

TPS1H100AQPWPRQ1 电路图
