TPS1H000AQDGNRQ1

Texas Instruments 配电开关，负载驱动器

更新日期：2024-04-01 00:04:00

TPS1H000AQDGNRQ1

Texas Instruments 配电开关，负载驱动器

产品简介：具有可调节电流限制的 40V、1Ω、汽车类单通道智能高侧开关

查看详情

TPS1H000AQDGNRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS1H000AQDGNRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥10.97000剪切带（CT）2,500 : ￥4.98459卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：继电器，螺线管驱动器
  • 输出数：1
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：N 通道
  • 接口：开/关
  • 电压 - 负载：4V ~ 40V
  • 电压 - 供电 (Vcc/Vdd)：不需要
  • 电流 - 输出（最大值）：1A
  • 导通电阻（典型值）：1 欧姆
  • 输入类型：非反相
  • 特性：压摆率受控型
  • 故障保护：限流（固定），超温
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 供应商器件封装：8-HVSSOP
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）裸露焊盘

产品特性

  • 符合汽车应用 应用
  • 具有符合 AEC-Q100 标准的下列结果： 器件温度 1 级：–40°C 至 125°C 的环境运行温度范围器件人体放电模型 (HBM) 静电防护 (ESD) 分类等级 H2器件 CDM ESD 分类等级 C4B
  • 器件温度 1 级：–40°C 至 125°C 的环境运行温度范围
  • 器件人体放电模型 (HBM) 静电防护 (ESD) 分类等级 H2
  • 器件 CDM ESD 分类等级 C4B
  • 单通道 1000mΩ 智能高侧开关
  • 宽工作电压：3.4V - 40V
  • 低待机电流：<500nA
  • 可调节电流限制（利用外部电阻器） ≥150mA 时：±15% ≥300mA 时：±10%
  • ≥150mA 时：±15%
  • ≥300mA 时：±10%
  • 可配置电流限制后的行为 “保持”模式“闭锁”模式（具有可调节的延迟时间）“自动重试”模式
  • “保持”模式
  • “闭锁”模式（具有可调节的延迟时间）
  • “自动重试”模式
  • 支持独立操作（无需 MCU）
  • 保护： GND 短路和过载热关断和热振荡用于电感负载的负电压钳位GND 损耗和电池损耗
  • GND 短路和过载
  • 热关断和热振荡
  • 用于电感负载的负电压钳位
  • GND 损耗和电池损耗
  • 诊断: 过载和 GND 短路检测开路负载和电池短路检测（开启或关闭状态下）热关断和热振荡
  • 过载和 GND 短路检测
  • 开路负载和电池短路检测（开启或关闭状态下）
  • 热关断和热振荡

产品概述

TPS1H000-Q1 器件是受到全面保护的单通道高侧电源开关，具有集成式 1000mΩ NMOS 功率 FET。可调节电流限制可通过限制浪涌或过载电流来提高系统可靠性。高精度电流限制可增强过载保护，从而简化前沿电源设计。除电流限制以外的 其他可配置特性 能够在功能、成本和热耗散方面提供相应的设计灵活性。 该器件支持对数字状态输出进行全面诊断。在开启和关闭状态下皆可进行开路负载检测。无论是否具有 MCU，该器件都能正常运行。“独立”模式支持在隔离型系统中使用此器件。
查看全部

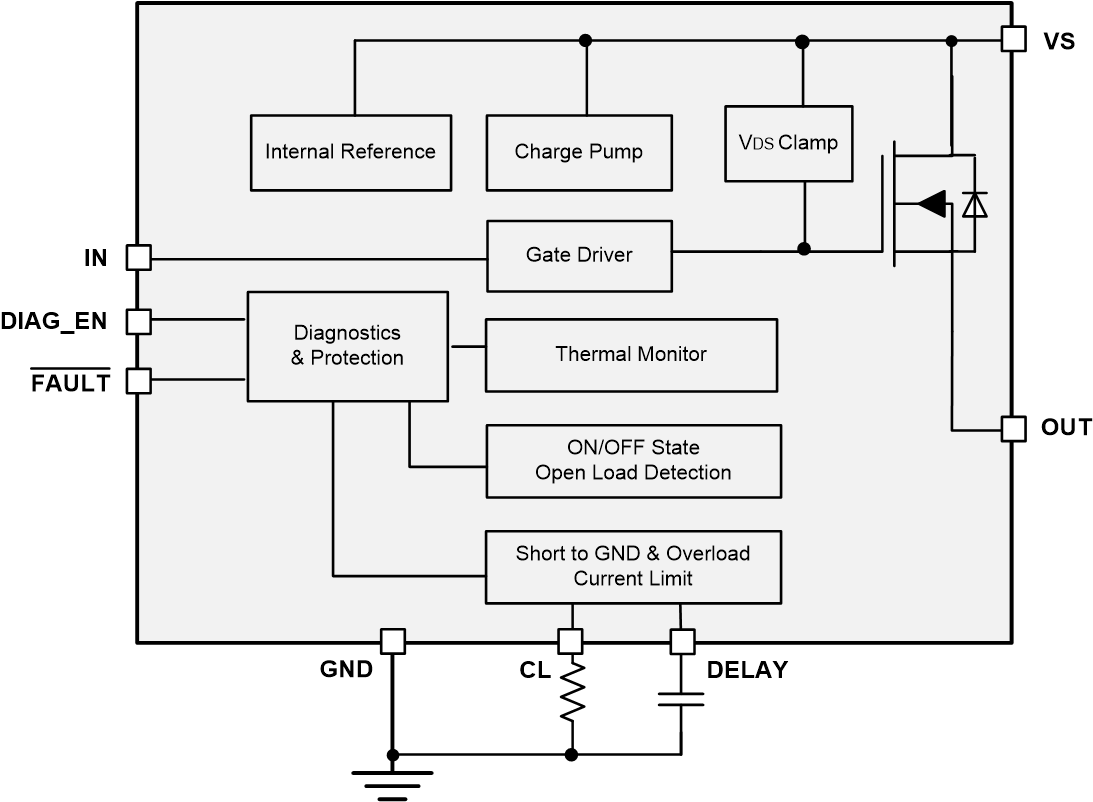

TPS1H000AQDGNRQ1 电路图

TPS1H000AQDGNRQ1 电路图

TPS1H000AQDGNRQ1 电路图
