TPL7407LDR

Texas Instruments 配电开关，负载驱动器

产品简介：40V、7 通道 NMOS 阵列低侧驱动器

查看详情

TPL7407LDR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPL7407LDR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥5.25000剪切带（CT）2,500 : ￥2.09878卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：继电器，螺线管驱动器
  • 输出数：7
  • 比率 - 输入:输出：1：1
  • 输出配置：低端
  • 输出类型：N 通道
  • 接口：并联
  • 电压 - 负载：40V（最大）
  • 电压 - 供电 (Vcc/Vdd)：8.5V ~ 40V
  • 电流 - 输出（最大值）：500mA
  • 导通电阻（典型值）：-
  • 输入类型：CMOS
  • 特性：-
  • 故障保护：-
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 供应商器件封装：16-SOIC
  • 封装/外壳：16-SOIC（0.154"，3.90mm 宽）

产品特性

  • 600mA 额定漏极电流（每通道）
  • 7 通道达灵顿 (Darlington) 阵列（例如 ULN2003A）的 CMOS 引脚到引脚改进
  • 功耗（极低 VOL） 电流为 100mA 时，VOL 低于达灵顿 (Darlington) 阵列的四分之一
  • 电流为 100mA 时，VOL 低于达灵顿 (Darlington) 阵列的四分之一
  • 每通道小于 10nA 的极低输出泄露
  • 扩展环境温度范围：TA = -40°C 至 125°C
  • 高压输出 40V
  • 与 1.8V 至 5.0V 微控制器和逻辑接口兼容
  • 用于感应反冲保护的内部自振荡二极管
  • 输入下拉电阻器可实现三态输入驱动器
  • 用来消除嘈杂环境中寄生运行的输入电阻电容 (RC) 缓冲器
  • 电感负载驱动器应用
  • 静电放电 (ESD) 保护性能超过 JESD 22 规范要求 2kV 人体模型 (HBM)，500V 充电器件模型 (CDM)
  • 2kV 人体模型 (HBM)，500V 充电器件模型 (CDM)
  • 采用 16 引脚小外形尺寸集成电路 (SOIC) 和薄型小外形尺寸 (TSSOP) 封装
  • 电感负载 继电器 单极步进 & 有刷直流电机 螺线管 & 阀门
  • 继电器
  • 单极步进 & 有刷直流电机
  • 螺线管 & 阀门
  • 发光二极管 (LED)
  • 逻辑电平位移
  • 栅极 & 绝缘栅双极型晶体管 (IGBT) 驱动

产品概述

TPL7407L 是一款高压、高电流 NMOS 晶体管阵列。 这个器件包含 7 个特有高压输出的 NMOS 晶体管，这些晶体管具有针对开关电感负载的共阴极钳位二极管。 一个单个 NMOS 通道的最大漏极电流额定值为 600mA。 增加的全新稳压和驱动电路在整个通用输入输出 (GPIO) 范围内 (1.8V-5.0V) 提供最大驱动强度。可将这些晶体管并联以实现更高的电流能力。TPL7407L 的主要优势是其经提升的效率以及低于双极达灵顿 (Darlington) 器件的泄露值。 借助于较低的 VOL，功率耗散比传统中继驱动器少一半，每通道的电流少于 250mA。
查看全部

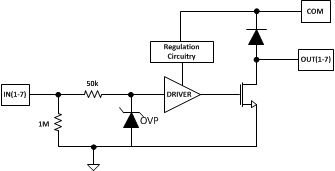

TPL7407LDR 电路图

TPL7407LDR 电路图

TPL7407LDR 电路图
