更新日期：2024-04-01 00:04:00
产品简介：30V、7 通道汽车类 NMOS 阵列低侧驱动器
查看详情TPL7407LAQPWRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
TSSOP-16
22+ -
3000
-
上海市
-
-
-
原厂原装上海仓现货
-
TI(德州仪器)
-
TSSOP-16
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TPL7407LAQPWRQ1 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥4.93000剪切带（CT）2,000 : ￥1.97953卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 开关类型：继电器，螺线管驱动器
- 输出数：7
- 比率 - 输入:输出：1：1
- 输出配置：低端
- 输出类型：N 通道
- 接口：并联
- 电压 - 负载：30V（最大）
- 电压 - 供电 (Vcc/Vdd)：6.5V ~ 30V
- 电流 - 输出（最大值）：500mA
- 导通电阻（典型值）：-
- 输入类型：CMOS
- 特性：-
- 故障保护：-
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 供应商器件封装：16-TSSOP
- 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
产品特性
- 符合汽车类应用的 标准
- 具有符合 AEC-Q100 标准的下列结果： 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围器件 HBM ESD 分类等级 2器件 CDM ESD 分类等级 C4B
- 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
- 600mA 额定漏极电流（每通道）
- 7 通道达林顿晶体管阵列 CMOS 引脚对引脚改善（例如：ULN2003A）
- 能效（极低 VOL） 电流为 100mA 时，VOL 低于达林顿晶体管阵列的四分之一
- 电流为 100mA 时，VOL 低于达林顿晶体管阵列的四分之一
- 输出泄露极低，每通道小于 10nA
- 高压输出 30V
- 与 1.8V 和 5V 微控制器和逻辑接口兼容
- 用于提供电感反冲保护的内部自振荡二极管
- 可借助输入下拉电阻器实现三态输入驱动器
- 用来消除嘈杂环境中的杂散运行的输入 RC 缓冲器
- ESD 保护性能超出 JESD 22 标准 2kV HBM，500V CDM
- 2kV HBM，500V CDM
产品概述
TPL7407LA-Q1 是一款高压、高电流 NMOS 晶体管阵列。这个器件包含 7 个具有高压输出的 NMOS 晶体管，这些晶体管具有针对开关电感负载的共阴极钳位二极管。单个 NMOS 通道的最大漏极电流额定值为 600mA。器件添加了新的调节和驱动电路，可在全部 GPIO 范围（1.8V 至 5V）提供最大驱动能力。这些晶体管还可以通过采用并联方式来提供更高的电流。相比双极达林顿晶体管实施，TPL7407LA-Q1 的主要优势在于其具有更高的能效和更低的泄漏。依赖于较低的 VOL，功率耗散比传统继电器驱动器减少一半，每通道的电流低于 250mA。

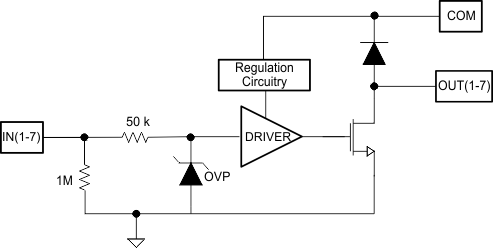

TPL7407LAQPWRQ1 电路图
TPL7407LAQPWRQ1 电路图
