TPIC2060ADFDRG4 中文资料属性参数

现有数量：0现货
价格：Digi-Key 停止提供
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：Digi-Key 停止提供
电机类型 - 步进：-
电机类型 - AC，DC：无刷 DC（BLDC），有刷直流
功能：驱动器 - 全集成，控制和功率级
输出配置：半桥（19）
接口：SPI
技术：功率 MOSFET
步进分辨率：-
应用：媒体播放器
电流 - 输出：400mA，1.7A
电压 - 供电：3.3V，5V，12V
电压 - 负载：5V，12V
工作温度：-20°C ~ 70°C（TA）
安装类型：表面贴装型
封装/外壳：56-PowerTSSOP（0.240"，6.10mm 宽）
供应商器件封装：56-HTSSOP

产品特性

串行端口数字接口串行外设接口 (SPI) 4 线接口：SSZ、SCLK、SIMO、SOMI 最大读写频率 35MHz 3.3V 数字输入输出 (I/O)
串行外设接口 (SPI)
4 线接口：SSZ、SCLK、SIMO、SOMI
最大读写频率 35MHz
3.3V 数字输入输出 (I/O)
执行器和电机驱动器具有 H 桥输出的脉冲宽度调制 (PWM) 控制具有 12 位数模转换器 (DAC) 控制的聚焦/跟踪/倾斜执行器驱动器具有电流模式、10 位 DAC 控制的滑动电机驱动器具有 12 位 DAC 控制的负载驱动器具有 8 位 PWM 控制的步进电机驱动器
具有 H 桥输出的脉冲宽度调制 (PWM) 控制
具有 12 位数模转换器 (DAC) 控制的聚焦/跟踪/倾斜执行器驱动器
具有电流模式、10 位 DAC 控制的滑动电机驱动器
具有 12 位 DAC 控制的负载驱动器
具有 8 位 PWM 控制的步进电机驱动器
主轴电机驱动器集成有电流感测电阻可通过寄存器集更改电流限值无传感器：通过电机反电动势 (BEMF) 感测转子位置通过串行端口编程设定的 12 位主轴 DAC 独立的感应位置感测和启动通过自动控制制动实现急停：主动制动和短制动最大持续电流为 1.5A，不存在散热问题 0.35Ω 低导通电阻、典型金属氧化物半导体场效应晶体管 (MOSFET) 输出
集成有电流感测电阻
可通过寄存器集更改电流限值
无传感器：通过电机反电动势 (BEMF) 感测转子位置
通过串行端口编程设定的 12 位主轴 DAC
独立的感应位置感测和启动
通过自动控制制动实现急停：主动制动和短制动
最大持续电流为 1.5A，不存在散热问题
0.35Ω 低导通电阻、典型金属氧化物半导体场效应晶体管 (MOSFET) 输出
实用功能状态锁存器：执行器定时器、SIF 错误、电源监视器、热保护和短路保护 (SCP) 故障片上温度计（15°C 至 165°C/1.2°C）
状态锁存器：执行器定时器、SIF 错误、电源监视器、热保护和短路保护 (SCP) 故障
片上温度计（15°C 至 165°C/1.2°C）
9V LDO 9V LDO 集成有前置驱动器根据电流要求选择外部 N 沟道场效应晶体管 (NFET) 通过串行控制使能
9V LDO 集成有前置驱动器
根据电流要求选择外部 N 沟道场效应晶体管 (NFET)
通过串行控制使能
保护同步永磁电机 (SPM)、滑动电机、步进准直透镜和执行器上均配有独立热保护电路两个警报级别：热保护中的预检测和检测 ACTTEMP：监视由过去累积的 DAC 值计算得出的执行器温度 SPM、滑动电机、负载、步进驱动器和执行器通道中具有短路保护硬件器件禁用引脚 XRSTIN 具有欠压锁定 (UVLO) 和过压保护 (OVP) 的电源监视器
同步永磁电机 (SPM)、滑动电机、步进准直透镜和执行器上均配有独立热保护电路
两个警报级别：热保护中的预检测和检测
ACTTEMP：监视由过去累积的 DAC 值计算得出的执行器温度
SPM、滑动电机、负载、步进驱动器和执行器通道中具有短路保护
硬件器件禁用引脚 XRSTIN
具有欠压锁定 (UVLO) 和过压保护 (OVP) 的电源监视器
负载机制支持：滑动电机和步进电机通道中具有独立的端点检测机制托盘锁定检测检测托盘推事件
滑动电机和步进电机通道中具有独立的端点检测机制
托盘锁定检测
检测托盘推事件

产品概述

TPIC2060A 是一款适用于 12V ODD 的超低噪声电机驱动器集成电路 (IC)。该驱动器 IC 有 9 条通道且由串行接口控制，非常适用于驱动主轴电机、滑动电机（适用的步进电机）、负载电机以及针对准直透镜的聚焦/跟踪/倾斜执行器和步进电机。该 IC 集成有电流感测电阻，能够测量 SPM 电流并降低驱动系统成本。主轴电机驱动器部分内置无传感器逻辑，可确保以低噪声启动和运行。用户无需使用启动电路使器件自启动或者通过电机或传感器（例如霍尔器件）的 BEMF 执行位置检测。由于所有通道的输出级均在高效的 PWM 驱动下工作，用户可通过 PWM 控制实现低功率运行。可以对聚焦/跟踪/倾斜执行器驱动器进行无死区控制。此外，该器件还内置有主轴部件输出电流限制电路、热关断电路、滑动结束位置检测电路、准直透镜结束检测电路、执行器保护和 9V LDO 的前置驱动器。新增的内置温度计可测量 IC 温度。

查看全部

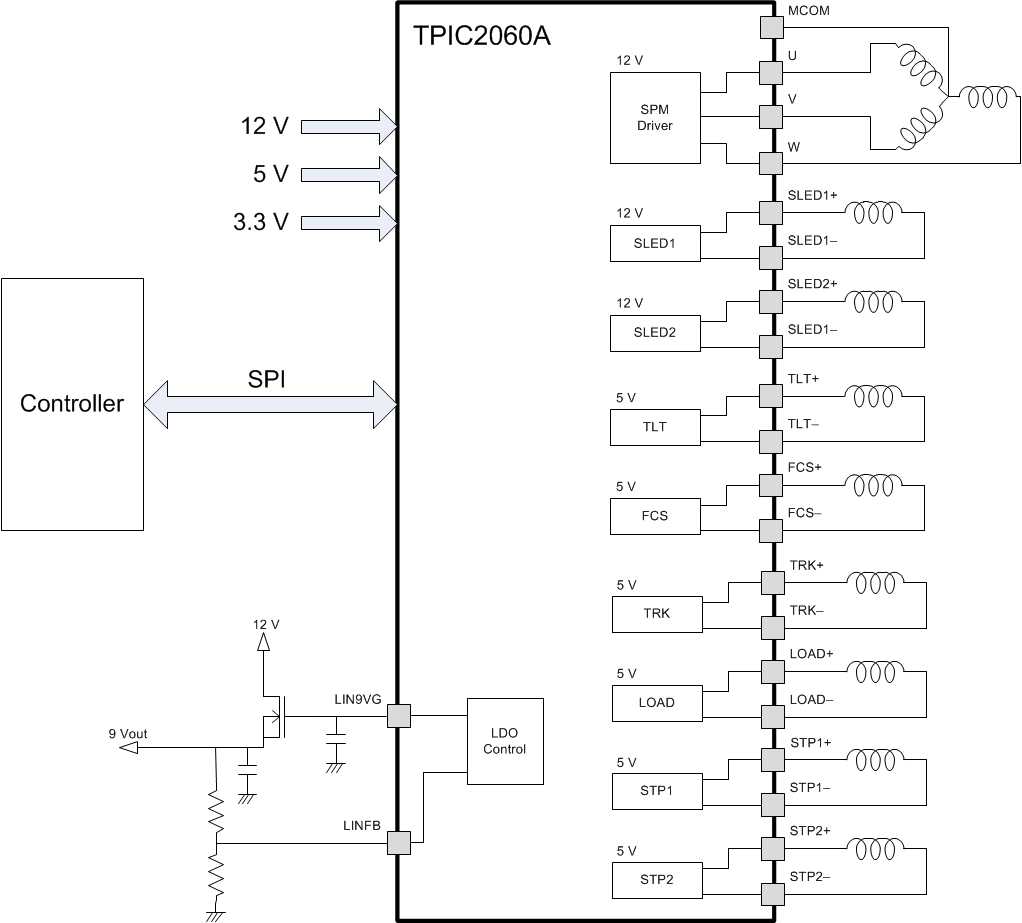

TPIC2060ADFDRG4 电路图
