TPIC2050RDFDRG4 中文资料属性参数

现有数量：0现货10,000Factory
价格：Digi-Key 停止提供
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：Digi-Key 停止提供
电机类型 - 步进：-
电机类型 - AC，DC：无刷 DC（BLDC），有刷直流
功能：驱动器 - 全集成，控制和功率级
输出配置：半桥（19）
接口：SPI
技术：功率 MOSFET
步进分辨率：-
应用：媒体播放器
电流 - 输出：800mA，1.7A
电压 - 供电：3.3V，5V，9.5V，12V
电压 - 负载：5V，12V
工作温度：-20°C ~ 75°C（TA）
安装类型：表面贴装型
封装/外壳：56-PowerTSSOP（0.240"，6.10mm 宽）
供应商器件封装：56-HTSSOP

产品特性

串行端口数字接口串行外设接口 (SPI) 4 线接口：SSZ、SCLK、SIMO、SOMI 最大读写频率 35MHz 3.3V 数字输入输出 (I/O)
串行外设接口 (SPI)
4 线接口：SSZ、SCLK、SIMO、SOMI
最大读写频率 35MHz
3.3V 数字输入输出 (I/O)
执行器和电机驱动器具有 H 桥输出的脉冲宽度调制 (PWM) 控制具有 12 位数模转换器 (DAC) 控制的聚焦/跟踪/倾斜执行器驱动器具有电流模式、10 位 DAC 控制的滑动电机驱动器具有 12 位 DAC 控制的负载驱动器可选 5V 或 12V 具有 8 位 PWM 控制的步进电机驱动器
具有 H 桥输出的脉冲宽度调制 (PWM) 控制
具有 12 位数模转换器 (DAC) 控制的聚焦/跟踪/倾斜执行器驱动器
具有电流模式、10 位 DAC 控制的滑动电机驱动器
具有 12 位 DAC 控制的负载驱动器可选 5V 或 12V
具有 8 位 PWM 控制的步进电机驱动器
主轴电机驱动器 0.3Ω 低导通电阻、典型金属氧化物半导体场效应晶体管 (MOSFET) 输出无传感器：通过电机反电动势 (BEMF) 感测转子位置适用于 10500rpm 转速（假设使用 12 极点电机）通过串行端口编程设定的 12 位主轴 DAC 独立的感应位置感测和启动自动制动功能，在每种转速下均可选择最佳制动模式最大持续电流为 1.5A，不存在散热问题
0.3Ω 低导通电阻、典型金属氧化物半导体场效应晶体管 (MOSFET) 输出
无传感器：通过电机反电动势 (BEMF) 感测转子位置
适用于 10500rpm 转速（假设使用 12 极点电机）
通过串行端口编程设定的 12 位主轴 DAC
独立的感应位置感测和启动
自动制动功能，在每种转速下均可选择最佳制动模式
最大持续电流为 1.5A，不存在散热问题
实用功能状态锁存器：执行器定时器、SIF 错误、电源监视器、热保护和过流保护 (OCP) 故障片上温度计（15°C 至 165°C）
状态锁存器：执行器定时器、SIF 错误、电源监视器、热保护和过流保护 (OCP) 故障
片上温度计（15°C 至 165°C）
3 波束激光二极管驱动器 120mA 电流输出，通过 11 位 DAC 寄存器或模拟输入 (VLDDIN) 通过斜率控制电流快速变化通过串行位选择光盘 (CD)、数字化视频光盘 (DVD)、蓝光光盘 (BD) 的输出端口
120mA 电流输出，通过 11 位 DAC 寄存器或模拟输入 (VLDDIN)
通过斜率控制电流快速变化
通过串行位选择光盘 (CD)、数字化视频光盘 (DVD)、蓝光光盘 (BD) 的输出端口
保护同步永磁电机 (SPM) 和执行器驱动器上均配有独立热保护电路两个警报级别：热保护中的预检测和检测 ACTTEMP：监视由过去累积的 DAC 值计算得出的执行器温度 SPM、滑动电机、负载、执行器和步进驱动器通道中具有短路保护硬件器件禁用引脚，XRSTIN 具有欠压锁定 (UVLO) 和过压保护 (OVP) 的电源监视器托盘锁定检测 PREOVP-12V：在 SPM 制动时防止通过电机 BEMF 进行 12V OVP 检测
同步永磁电机 (SPM) 和执行器驱动器上均配有独立热保护电路
两个警报级别：热保护中的预检测和检测
ACTTEMP：监视由过去累积的 DAC 值计算得出的执行器温度
SPM、滑动电机、负载、执行器和步进驱动器通道中具有短路保护
硬件器件禁用引脚，XRSTIN
具有欠压锁定 (UVLO) 和过压保护 (OVP) 的电源监视器
托盘锁定检测
PREOVP-12V：在 SPM 制动时防止通过电机 BEMF 进行 12V OVP 检测

产品概述

TPIC2050 是一款适用于 12V ODD 的超低噪声电机驱动器集成电路 (IC)。该驱动器 IC 有 9 条通道且由串行接口控制，非常适用于驱动主轴电机、滑动电机（适用的步进电机）、负载电机以及针对准直透镜的聚焦/跟踪/倾斜执行器和步进电机。主轴电机驱动器部分内置无传感器逻辑，可确保以低噪声启动和运行。启动电路可实现自启动或通过 BEMF 执行位置检测，无需使用电机或传感器，例如霍尔器件。由于所有通道的输出级均在高效的 PWM 驱动下工作，因此可通过 PWM 控制实现低功率运行。可以对聚焦/跟踪/倾斜执行器驱动器进行无中性点区域控制。此外，该器件还内置有主轴部件输出电流限制电路、热关断电路、滑动结束位置检测电路、准直透镜结束检测电路、执行器保护和三波束激光驱动器。新增的内置温度计可测量 IC 温度。

查看全部

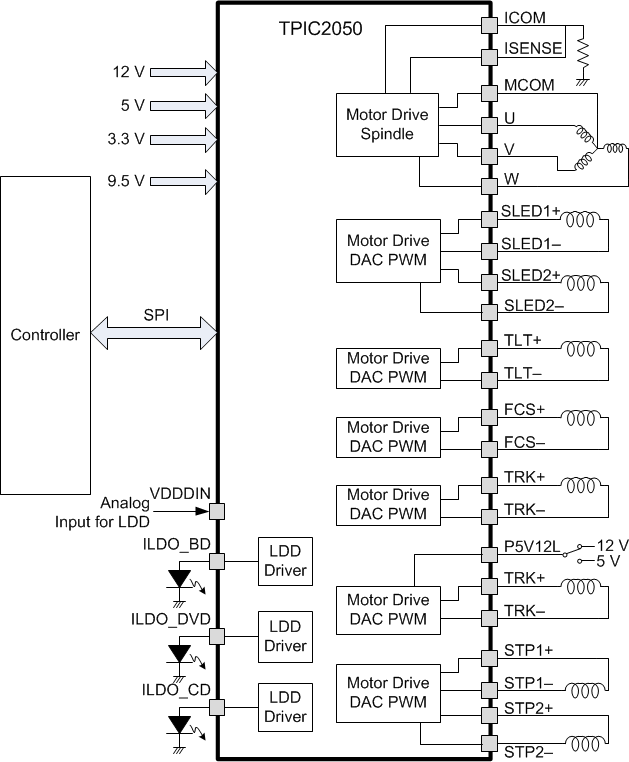

TPIC2050RDFDRG4 电路图
