TPIC2030DBTRG4

Texas Instruments 电机驱动器，控制器

更新日期：2024-04-01 00:04:00

TPIC2030DBTRG4

Texas Instruments 电机驱动器，控制器

产品简介：具有单通道降压稳压器的串行接口控制型 7 通道电机驱动器

查看详情

TPIC2030DBTRG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPIC2030DBTRG4 中文资料属性参数

  • 现有数量：0现货6,000Factory
  • 价格：Digi-Key 停止提供
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：Digi-Key 停止提供
  • 电机类型 - 步进：-
  • 电机类型 - AC，DC：无刷 DC（BLDC），有刷直流
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：半桥（15）
  • 接口：SPI
  • 技术：功率 MOSFET
  • 步进分辨率：-
  • 应用：媒体播放器
  • 电流 - 输出：1A
  • 电压 - 供电：3V ~ 3.6V
  • 电压 - 负载：4.5V ~ 5.5V
  • 工作温度：-20°C ~ 75°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：44-TFSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：44-TSSOP

产品特性

  • 串行外设接口 最大读写频率 35MHz 3.3V 数字输入输出 (I/O)
  • 最大读写频率 35MHz
  • 3.3V 数字输入输出 (I/O)
  • 执行器和电机驱动器 具有 H 桥输出的脉冲宽度调制 (PWM) 控制 具有 12 位数模转换器 (DAC) 控制的聚焦/跟踪/倾斜执行器驱动器 具有电流模式、10 位 DAC 控制的滑动电机驱动器 具有 12 位 DAC 控制的负载驱动器 无需位置传感器即可检测滑动结束位置
  • 具有 H 桥输出的脉冲宽度调制 (PWM) 控制
  • 具有 12 位数模转换器 (DAC) 控制的聚焦/跟踪/倾斜执行器驱动器
  • 具有电流模式、10 位 DAC 控制的滑动电机驱动器
  • 具有 12 位 DAC 控制的负载驱动器
  • 无需位置传感器即可检测滑动结束位置
  • 主轴电机驱动器 集成主轴电流感测电阻 无传感器：通过电机反电动势 (BEMF) 感测转子位置 12 位主轴 DAC 通过自动控制制动实现急停（自动短制动） 低速 (LS) 模式：限制在正常速度的 25%
  • 集成主轴电流感测电阻
  • 无传感器：通过电机反电动势 (BEMF) 感测转子位置
  • 12 位主轴 DAC
  • 通过自动控制制动实现急停（自动短制动）
  • 低速 (LS) 模式：限制在正常速度的 25%
  • 片上温度计（15°C 至 165°C/1.2°C）
  • 具有 0.1A 过流保护 (OCP) 的发光二极管 (LED) 驱动器的软件控制开关
  • 开关 CSW：具有可选 OCP 限制的低 RDS(ON) 电流开关（假设使用 < 0.2A 的电流） LED：具有 0.1A OCP 的软件控制电流输出端口
  • CSW：具有可选 OCP 限制的低 RDS(ON) 电流开关（假设使用 < 0.2A 的电流）
  • LED：具有 0.1A OCP 的软件控制电流输出端口
  • DC-DC 转换器 可通过引脚选择 1.0V/1.2V/1.5V/3.3V（或禁用）转换电压 通过断续稳压模式在低电流下提高效率
  • 可通过引脚选择 1.0V/1.2V/1.5V/3.3V（或禁用）转换电压
  • 通过断续稳压模式在低电流下提高效率
  • 保护 LED/CSW、开关、DCDC 转换器、SPM 和执行器上均配有独立的热保护电路 过流保护 欠压锁定 (UVLO) 和过压保护 (OVP)
  • LED/CSW、开关、DCDC 转换器、SPM 和执行器上均配有独立的热保护电路
  • 过流保护
  • 欠压锁定 (UVLO) 和过压保护 (OVP)
  • DVD 播放器
  • CD 播放器
  • 光盘驱动器

产品概述

TPIC2030 是一款适用于薄型或超薄 DVD 读/写器的超低噪声电机驱动器集成电路 (IC)。主轴电机上集成有电流感测电阻，降低了设计成本并减小了电路板占用空间。TPIC2030 是一套用于驱动光盘驱动器中的主轴电机、滑动电机和聚焦/跟踪/倾斜执行器的集成解决方案。该器件还集成了一个同步 DC-DC 转换器来提供 1.0 或 3.3V 电压。DC-DC 转换器的断续稳压模式能够以较低功耗提高效率。 该器件采用 BEMF 进行无传感器式控制，无需使用外部传感器即可实现主轴电机自启动并低噪声运行。此外，TPIC2030 还内置有诸多保护特性，包括主轴驱动器输出电流限制、热关断、滑动结束位置检测以及电源复位电路。该器件还集成了一个温度计来测量 IC 温度。
查看全部

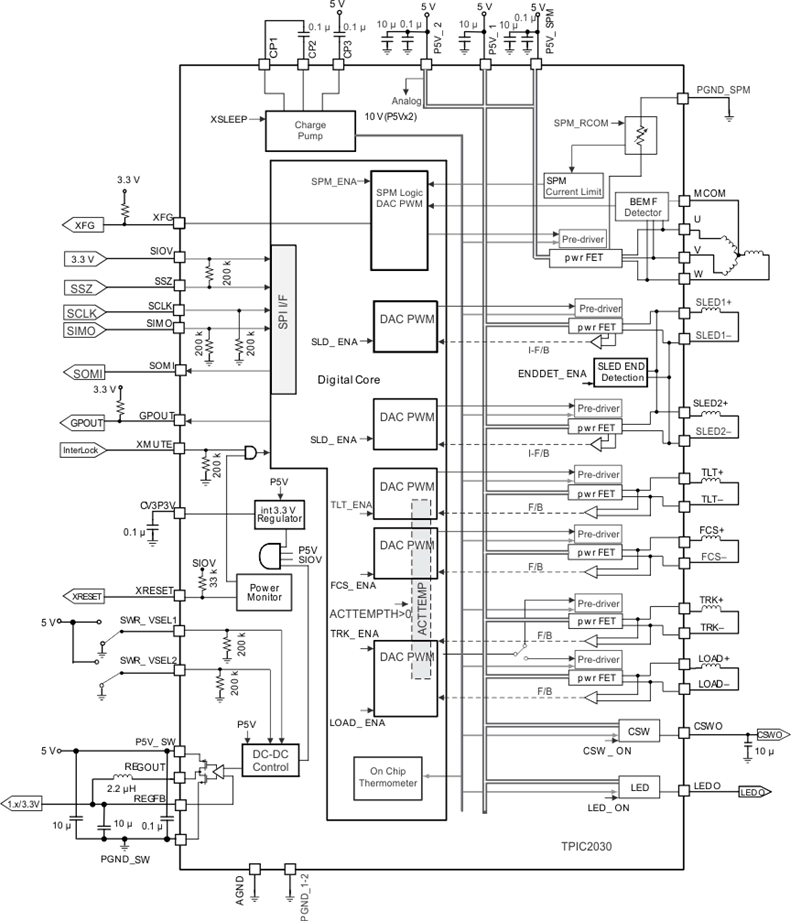

TPIC2030DBTRG4 电路图
