TPIC2010RDFDRG4

Texas Instruments 电机驱动器，控制器

更新日期：2024-04-01 00:04:00

TPIC2010RDFDRG4

Texas Instruments 电机驱动器，控制器

产品简介：具有双通道直流/直流转换器的串行接口控制型 9 通道电机驱动器

查看详情

TPIC2010RDFDRG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPIC2010RDFDRG4 中文资料属性参数

  • 现有数量：0现货
  • 价格：Digi-Key 停止提供
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：Digi-Key 停止提供
  • 电机类型 - 步进：-
  • 电机类型 - AC，DC：无刷 DC（BLDC），有刷直流
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：半桥（19）
  • 接口：SPI
  • 技术：功率 MOSFET
  • 步进分辨率：-
  • 应用：媒体播放器
  • 电流 - 输出：1A
  • 电压 - 供电：3.3V，5V
  • 电压 - 负载：4.5V ~ 5.5V
  • 工作温度：-20°C ~ 75°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：56-PowerTSSOP（0.240"，6.10mm 宽）
  • 供应商器件封装：56-HTSSOP

产品特性

  • 串行外设接口 最大读写频率 35MHz 3.3V 数字 I/O
  • 最大读写频率 35MHz
  • 3.3V 数字 I/O
  • 执行器和电机驱动器 具有 H 桥输出的脉冲宽度调制 (PWM) 控制 具有 12 位数模转换器 (DAC) 控制的聚焦/跟踪/倾斜执行器驱动器 具有电流模式、10 位 DAC 控制的滑动电机驱动器 具有 12 位 DAC 控制的负载驱动器 具有 8 位 PWM 控制的步进电机驱动器 无需位置传感器即可检测准直透镜和滑动结束位置
  • 具有 H 桥输出的脉冲宽度调制 (PWM) 控制
  • 具有 12 位数模转换器 (DAC) 控制的聚焦/跟踪/倾斜执行器驱动器
  • 具有电流模式、10 位 DAC 控制的滑动电机驱动器
  • 具有 12 位 DAC 控制的负载驱动器
  • 具有 8 位 PWM 控制的步进电机驱动器
  • 无需位置传感器即可检测准直透镜和滑动结束位置
  • 主轴电机驱动器 无传感器反电动势 (BEMF) 位置反馈 12 位主轴 DAC 独立的感应位置感测和启动 通过自动控制制动实现急停：主动制动和短制动 最大持续电流为 0.7A，不存在散热问题 LS 模式：25% 速度
  • 无传感器反电动势 (BEMF) 位置反馈
  • 12 位主轴 DAC
  • 独立的感应位置感测和启动
  • 通过自动控制制动实现急停：主动制动和短制动
  • 最大持续电流为 0.7A，不存在散热问题
  • LS 模式：25% 速度
  • 片上温度计（15°C 至 172.5°C）
  • 开关 两个可由软件控制的开关电路 发光二极管 (LED)：具有 0.1A 过流保护 (OCP) 的 LED 驱动器开关 CSW：具有 0.1A OCP 的低 RDS(ON) 电流开关
  • 两个可由软件控制的开关电路
  • 发光二极管 (LED)：具有 0.1A 过流保护 (OCP) 的 LED 驱动器开关
  • CSW：具有 0.1A OCP 的低 RDS(ON) 电流开关
  • DC-DC 转换器 V1Px：可通过引脚选择的转换电压 1.0V/1.2V/1.5V；0.9A 输出能力，1.85A 过流保护 V3P3：固定 3.3V DC-DC 转换器；0.5A 输出能力，1.15A 过流保护 2.5MHz 开关频率 通过在低电流下提高效率
  • V1Px：可通过引脚选择的转换电压 1.0V/1.2V/1.5V；0.9A 输出能力，1.85A 过流保护
  • V3P3：固定 3.3V DC-DC 转换器；0.5A 输出能力，1.15A 过流保护
  • 2.5MHz 开关频率
  • 通过在低电流下提高效率
  • 保护 LED/CSW、开关、DCDC 转换器、SPM 和执行器上均配有独立的热保护电路 两个警报级别：热保护中的和 ACTTEMP：监视由过去累积的 DAC 值计算得出的执行器温度 欠压锁定 (UVLO) 和过压保护 (OVP)
  • LED/CSW、开关、DCDC 转换器、SPM 和执行器上均配有独立的热保护电路
  • 两个警报级别：热保护中的和
  • ACTTEMP：监视由过去累积的 DAC 值计算得出的执行器温度
  • 欠压锁定 (UVLO) 和过压保护 (OVP)
  • 蓝光碟播放器
  • DVD 播放器
  • CD 播放器
  • 光盘驱动器

产品概述

TPIC2010 是一款适用于薄型或超薄 ODD 的超低噪声电机驱动器集成电路 (IC)。该驱动器 IC 有 9 条通道且由串行接口控制，非常适用于驱动主轴电机、滑动电机（适用的步进电机）、负载电机以及针对准直透镜的聚焦/跟踪/倾斜执行器和步进电机。该驱动器 IC 具有 1 个双通道同步 DC-DC 转换器。 DC-DC 转换器的断续稳压模式能够以较低功耗显著提升效率。主轴电机驱动器利用 BEMF 反馈来进行启动、控制和低噪声操作，无需外部传感器。此外，TPIC2010 还具有诸多保护特性，包括主轴输出电流限制、热关断、滑动和准直透镜结束检测、执行器保护以及电源复位电路。TPIC2010 还内置有温度计，以便于测量 IC 温度。
查看全部

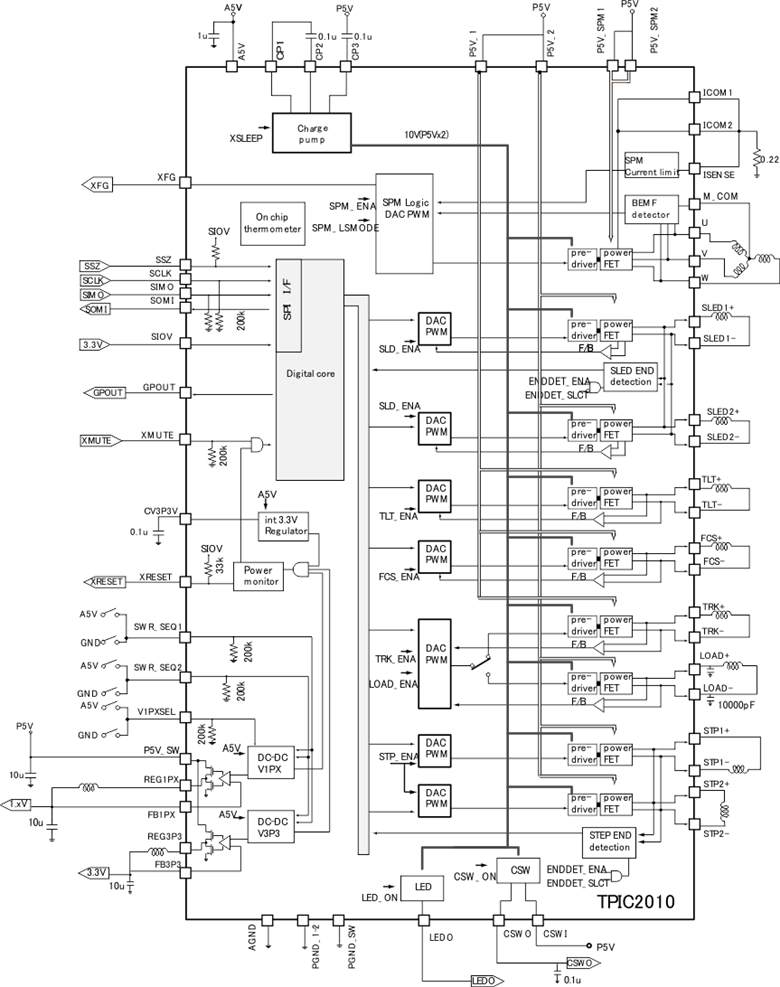

TPIC2010RDFDRG4 电路图

TPIC2010RDFDRG4 电路图

TPIC2010RDFDRG4 电路图
