TPD6S300ARUKR 中文资料属性参数
- 现有数量：40,282现货
- 价格：1 : ￥10.89000剪切带（CT）3,000 : ￥4.96074卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 电压 - 箝位：8V
- 技术：内部开关
- 电路数：2
- 应用：-
- 安装类型：表面贴装型
- 封装/外壳：20-WFQFN 裸露焊盘
- 供应商器件封装：20-WQFN（3x3）
产品特性
- 4 通道 VBUS 短路过压保护（CC1、CC2、SBU1、SBU2 或 CC1、CC2、DP、DM）：耐受 24V 直流电
- 6 通道 IEC 61000-4-2 ESD 保护（CC1、CC2、SBU1、SBU2、DP、DM）
- CC1 和 CC2 过压保护 FET 可处理最高 600mA 的电流，因此可支持 VCONN 电源电流通过
- 集成 CC 死电池电阻器，可用于处理移动设备中的死电池用例
- 相较 TPD6S300 所具有的优势 更高的死电池性能USB Type-C 端口在 IEC 61000-4-2 ESD 冲击期间保持连接
- 更高的死电池性能
- USB Type-C 端口在 IEC 61000-4-2 ESD 冲击期间保持连接
- 3mm × 3mm WQFN 封装
产品概述
TPD6S300A 是一种单芯片 USB Type-C 端口保护器件，可提供 20V VBUS 短路过压保护和 IEC ESD 保护。自从 USB Type-C 连接器发布以来，市场上已经发布了很多不符合 USB Type-C 规格的 USB Type-C 产品和配件。其中的一个示例就是仅在 VBUS 线路上布设 20V 电压的 USB Type-C 电力输送适配器。USB Type-C 的另一个问题是，由于此小型连接器中的各引脚极为靠近，因此连接器的机械扭转和滑动可能使引脚短路。这可能导致 20V VBUS 与 CC 和 SBU 引脚短路。此外，由于 Type-C 连接器中的各引脚极为靠近，所以存在碎屑和水气导致 20V VBUS 引脚与 CC 和 SBU 引脚短路的严重问题。这些非理想的设备和机械事件使得 CC 和 SBU 引脚必须能够承受 20V 的电压，即使这些引脚仅在 5V 或更低电压下工作。通过在 CC 和 SBU 引脚上提供过压保护，TPD6S300A 可以使 CC 和 SBU 引脚耐受 20V 的电压，同时不会干扰正常工作。该器件将高压 FET 串联放置在 SBU 和 CC 线路上。当在这些线路上检测到高于 OVP 阈值的电压时，高压开关被打开，并且将系统的其余部分与连接器上存在的高压状态隔离。 最后，大多数系统都需要为其外部引脚应用 IEC 61000-4-2 系统级 ESD 保护。TPD6S300A 为 CC1、CC2、SBU1、SBU2、DP 和 DM 引脚集成了 IEC 61000-4-2 ESD 保护，无需再在连接器上（外部）放置高电压 TVS 二极管。

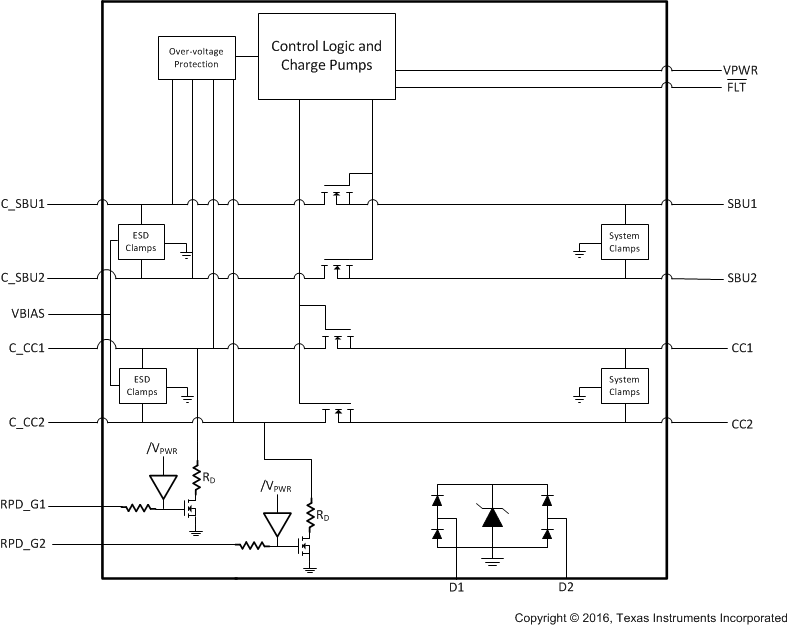

TPD6S300ARUKR 电路图
