更新日期：2024-04-01
产品简介：汽车类 USB 0.55A 固定电流限制和 VBUS/D+/D- VBATT 短路保护
查看详情TPD3S714QDBQRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
SSOP16
22+ -
850
-
上海市
-
-
-
原厂原装上海仓现货
-
TI(德州仪器)
-
SSOP-16
24+ -
2156
-
上海市
-
-
-
上海现货
-
TI/德州仪器
-
21+
SSOP16 -
10000
-
杭州
-
-
-
只做原装现货，大量现货热卖
-
TI(德州仪器)
-
SSOP-16
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TPD3S714QDBQRQ1 中文资料属性参数
- 现有数量：867现货
- 价格：1 : ￥14.47000剪切带（CT）2,500 : ￥7.34571卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 电压 - 箝位：-
- 技术：内部开关
- 电路数：1
- 应用：汽车级
- 安装类型：表面贴装型
- 封装/外壳：16-SSOP（0.154"，3.90mm 宽）
- 供应商器件封装：16-SSOP
产品特性
- 符合 AEC-Q100 标准（1 级） 工作温度范围：–40°C 至 +125°C
- 工作温度范围：–40°C 至 +125°C
- 提供功能安全 可帮助进行功能安全系统设计的文档
- 可帮助进行功能安全系统设计的文档
- VBUS_CON 引脚上具有电池短路保护（高达 18V）和接地短路保护
- VD+ 和 VD– 引脚上具有电池短路保护（高达 18V）和 VBUS 短路保护
- 在 VBUS_CON、VD+ 和 VD– 上提供IEC 61000-4-2 ESD 保护 ±8kV 接触放电 ±15kV 气隙放电
- ±8kV 接触放电
- ±15kV 气隙放电
- VBUS_CON、VD+ 和 VD– 引脚上具有 ISO 10605 330pF、330Ω ESD 保护 ±8kV 接触放电 ±15kV 气隙放电
- ±8kV 接触放电
- ±15kV 气隙放电
- 低 RON nFET VBUS 开关（典型值为 63mΩ）
- 高速数据开关（–3dB 时的带宽为 1GHz）
- 断续电流限制 550mA 过流限制（最小值）
- 550mA 过流限制（最小值）
- 快速过压响应时间 2µs 典型值（VBUS 开关） 200ns 典型值（数据开关）
- 2µs 典型值（VBUS 开关）
- 200ns 典型值（数据开关）
- 集成输入使能，适用于 VBUS、VD+ 和 VD–
- 故障输出信号
- 热关断特性
- 16 引脚 SSOP 封装 (4.9mm × 3.9mm)
产品概述
TPD3S714-Q1 是一款单芯片解决方案，可为汽车 USB 集线器、音响主机、后座娱乐系统、远程信息处理和媒体接口应用中 USB 连接器的 VBUS 和数据线路提供电池短路保护、短路保护以及 ESD 保护。集成的数据开关提供了出色的带宽，能够在 USB 发生电池短路时更大限度地减少信号衰减。高达 1GHz 的带宽可利用汽车 USB 环境中常见的长系留线缆来实现干净的 USB 2.0 高速 (480Mbps) 眼图。电池短路保护可隔离内部系统电路，防止其受到 VBUS_CON、VD+ 和 VD– 引脚上任何过压情况的影响。在这些引脚上，TPD3S714-Q1 能够针对热插拔和直流事件处理高达 18V 的过压情况。过压保护电路可提供业界最可靠的电池短路隔离，能够关闭开关并保护上游收发器免受有害电压和电流尖峰的影响。VBUS_CON 引脚还提供了一个最高限值为 0.5A 的精确限流负载开关。过流保护会自动限制电流，以便在发生接地短路时防止上游电源轨发生压降。此外，该器件还在 VBUS_CON、VD+ 和 VD– 引脚上集成了系统级 IEC 61000-4-2 和 ISO 10605 ESD 保护功能，无需使用高电压、低容值的外部 ESD 二极管

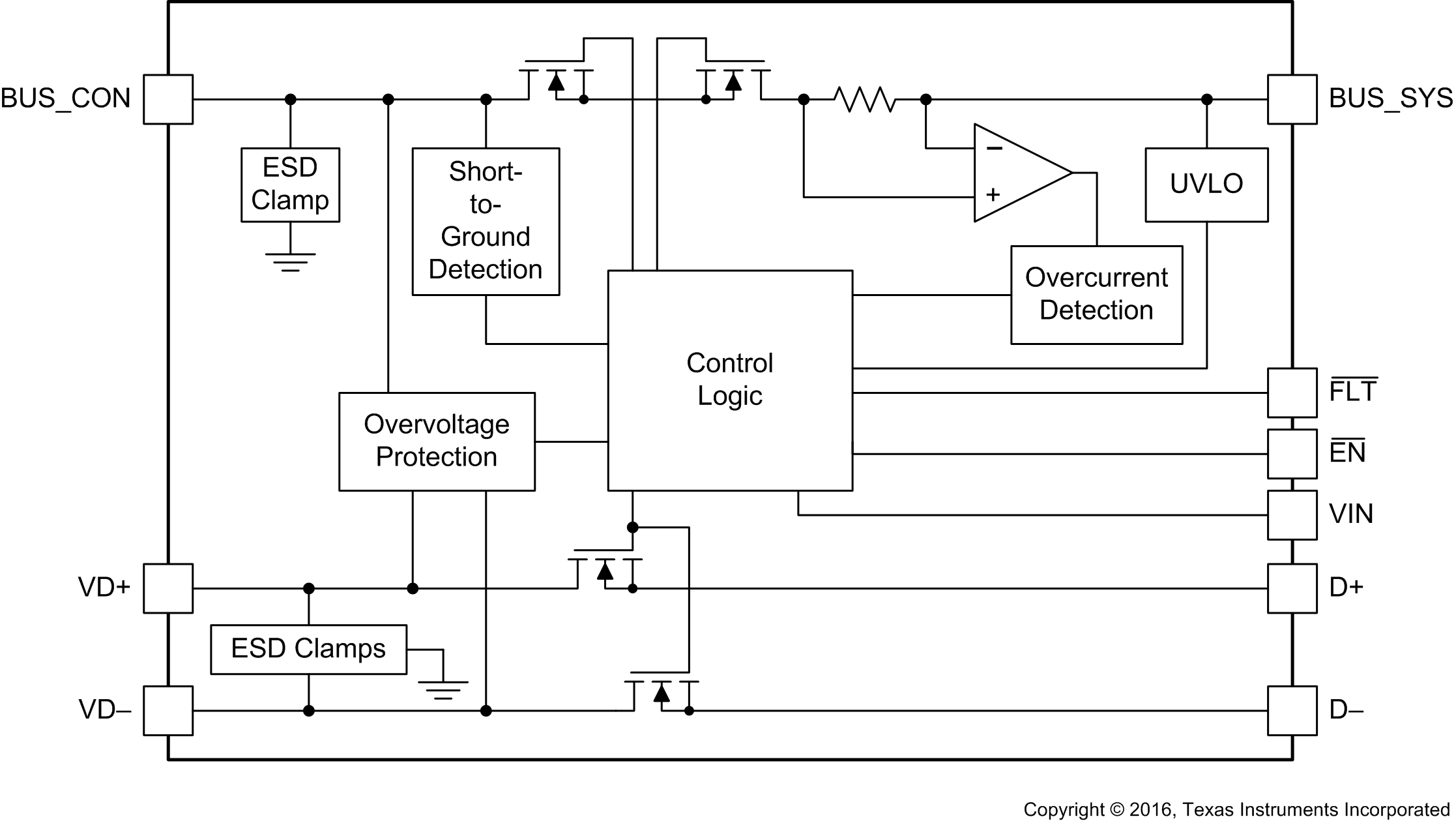

TPD3S714QDBQRQ1 电路图
TPD3S714QDBQRQ1 电路图
