更新日期：2024-04-01 00:04:00
产品简介：用于 CC 的 USB Type-C™ VBUS 短路和 IEC ESD 保护器
查看详情TPD2S300YFFR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
DSBGA-9(1.36x1.36)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TPD2S300YFFR 中文资料属性参数
- 现有数量：0现货9,000Factory查看交期
- 价格：1 : ￥6.68000剪切带（CT）3,000 : ￥2.67117卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 电压 - 箝位：-
- 技术：内部开关
- 电路数：4
- 应用：USB-C（USB TYPE-C）
- 安装类型：表面贴装型
- 封装/外壳：9-UFBGA，DSBGA
- 供应商器件封装：9-DSBGA
产品特性
- 2 通道 VBUS 短路过压保护（CC1、CC2）：可承受 24VDC 电压
- 2 通道 IEC 61000-4-2 ESD 保护（CC1、CC2）
- 低静态电流：3.23µA（典型值），VPWR、VM = 3.3V
- 支持 200mA 电流的 CC1、CC2 过压保护 FET，可传递 VCONN 供电
- 集成 CC 无电电池电阻器，可用于处理移动设备中的无电电池用例
- 1.4mm × 1.4mm WCSP 封装
产品概述
TPD2S300 是一种单芯片 USB Type-C 端口保护解决方案，可提供针对 CC1 和 CC2 引脚的 20V VBUS
短路过压保护和 IEC ESD 保护。 自从 USB Type-C 连接器发布以来，市场上已经发布了很多不符合 USB Type-C 规格的 USB Type-C 产品和配件。其中的一个例子就是在
VBUS 线路上提供 20V 电压的 USB Type-C 电力输送适配器。关于 USB Type-C
的另一个问题是，由于此小型连接器中的各引脚极为靠近，因此连接器的机械扭转和滑动可能使引脚短路。这可能导致 20V VBUS 与 CC
引脚短路。此外，更为严重的是，由于 Type-C 连接器中的各引脚极为靠近，碎屑和水气可能会导致 20V VBUS 引脚与 CC
引脚短路。这些非理想的设备和机械事件使得 CC 引脚必须能够承受 20V 的电压，即使它们仅在 5V 或更低电压下工作。通过在 CC 引脚上提供过压保护，TPD2S300 可以使 CC
引脚耐受 20V 的电压，而不会干扰正常工作。该器件将高压 FET 串联放置在 CC 线路上。当在这些线路上检测到高于 OVP
阈值的电压时，高压开关被打开，从而将系统的其余部分与连接器上存在的高压状态隔离。最后，大多数系统都需要为其外部引脚应用 IEC61000-4-2 系统级 ESD 保护。TPD2S300 为 CC1 和 CC2 引脚集成 IEC 61000-4-2 ESD
保护，因此无需在连接器上通过外部放置高压 TVS 二极管。

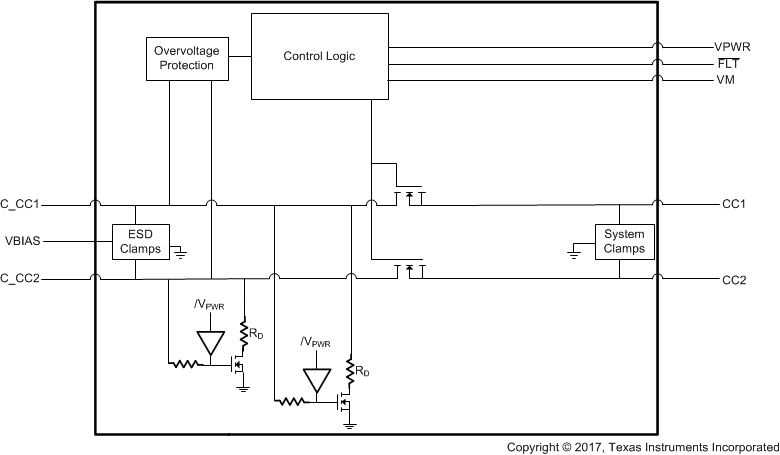

TPD2S300YFFR 电路图
TPD2S300YFFR 电路图
