TPD3S014TDBVRQ1

Texas Instruments 电流调节/管理

产品简介：适用于汽车 USB 主机端口的限流开关和 D+/D- ESD 保护器件

查看详情

TPD3S014TDBVRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD3S014TDBVRQ1 中文资料属性参数

  • 现有数量：22,405现货9,000Factory
  • 价格：1 : ￥9.78000剪切带（CT）3,000 : ￥4.45990卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电流开关
  • 感应方法：高端
  • 精度：-
  • 电压 - 输入：4.5V ~ 5.5V
  • 电流 - 输出：500mA
  • 工作温度：-40°C ~ 105°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-23-6
  • 供应商器件封装：SOT-23-6

产品特性

  • 符合 AEC-Q100 标准（2 级） 环境温度范围：-40°C 至 +105°C
  • 环境温度范围：-40°C 至 +105°C
  • 提供功能安全 可帮助进行功能安全系统设计的文档
  • 可帮助进行功能安全系统设计的文档
  • 持续电流额定值为 0.5A
  • 固定的恒流限值为 0.85A（典型值）
  • 快速过流响应 – 2µs
  • 集成输出放电
  • 反向电流阻断
  • 短路保护
  • 带有自动重启的过热保护
  • 内置软启动
  • IEC 61000-4-2 4 级静电放电 (ESD) 保护（外部引脚） ±12kV 接触放电 (IEC 61000-4-2) ±15kV 空气间隙放电 (IEC 61000-4-2)
  • ±12kV 接触放电 (IEC 61000-4-2)
  • ±15kV 空气间隙放电 (IEC 61000-4-2)
  • ISO 10605 330pF，330Ω ESD 保护（外部引脚） ±8kV 接触放电 ±15kV 气隙放电
  • ±8kV 接触放电
  • ±15kV 气隙放电
  • 6 引脚小外形尺寸晶体管 (SOT)-23 封装 (2.90mm × 1.60mm)

产品概述

TPD3S014-Q1 是一款集成器件，具有一个限流负载开关和一个基于双通道瞬态电压抑制器 (TVS)、用于 USB 接口的静电放电 (ESD) 保护二极管阵列。TPD3S014-Q1 器件适用于很可能出现大容性负载和短路情况的 USB 等应用，可提供短路保护和过流保护。当输出负载超过电流限制阈值时，TPD3S014-Q1 通过在恒定电流模式下运行即可将输出电流限制到安全水平。快速过载响应特性有助于减轻 5V 主电源的负担，当输出短路时可以快速调节电源。电流限制开关的上升和下降此时受到控制，力求尽量减小器件开关过程中的浪涌电流。TPD3S014-Q1 支持 0.5A 的持续电流。TVS 二极管阵列的额定 ESD 冲击消散值高于 IEC 61000-4-2 国际标准中规定的最高水平。此器件高度集成，并且采用易于布线的 DBV 封装，可对音响主机、USB 集线器和媒体接口等应用中的 USB 接口提供强力的电路保护。
查看全部

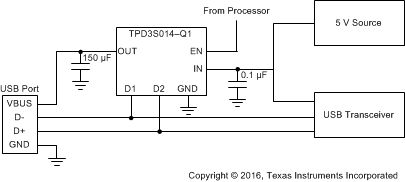

TPD3S014TDBVRQ1 电路图

TPD3S014TDBVRQ1 电路图

TPD3S014TDBVRQ1 电路图
