TPD3S014DBVR

Texas Instruments 电流调节/管理

产品简介：适用于 USB 主机端口的限流开关和 D+/D- ESD 保护器件

查看详情

TPD3S014DBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD3S014DBVR 中文资料属性参数

  • 现有数量：6,176现货9,000Factory
  • 价格：1 : ￥8.90000剪切带（CT）3,000 : ￥4.04253卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电流开关
  • 感应方法：高端
  • 精度：-
  • 电压 - 输入：4.5V ~ 5.5V
  • 电流 - 输出：500mA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-23-6
  • 供应商器件封装：SOT-23-6

产品特性

  • 连续额定电流为 0.5A 和 1.5A
  • 恒定电流限制固定为 0.85A 和 2.15A（典型值）
  • 快速过流响应 – 2μs
  • 集成输出放电
  • 反向电流阻断
  • 短路保护功能
  • 过热保护，支持自动重启
  • 内置软启动
  • 环境温度范围：-40°C 至 85°C
  • 产品遵从规范 UL 认证元件（UL 2367,固态过流保护器标准） CB 文件号 E169910 至 IEC 60950-1，信息技术设备
  • UL 认证元件（UL 2367,固态过流保护器标准）
  • CB 文件号 E169910 至 IEC 60950-1，信息技术设备
  • IEC 61000-4-2 4 级静电放电 (ESD) 保护（外部引脚） ±12kV 接触放电 (IEC 61000-4-2) ±15kV 空气间隙放电 (IEC 61000-4-2)
  • ±12kV 接触放电 (IEC 61000-4-2)
  • ±15kV 空气间隙放电 (IEC 61000-4-2)
  • USB 端口/集线器
  • 便携式计算机，台式机
  • 高清数字电视
  • 机顶盒

产品概述

TPD3S0x4 集成器件配有一个限流负载开关和一个基于双通道瞬态电压抑制器 (TVS) 的静电放电 (ESD) 保护二极管阵列，适用于 USB 接口。 TPD3S0x4 器件适用于可能出现大电容负载和短路的应用（如 USB 接口）；TPD3S0x4 可提供短路保护和过流保护。 当输出负载超过电流限制阈值时，TPD3S0x4 通过在恒定电流模式下运行即可将输出电流限制到安全水平。 快速过载响应特性有助于减轻 5V 主电源的负担，当输出短路时可以快速调节电源。 电流限制开关的上升和下降此时受到控制，力求尽量减小器件开关过程中的浪涌电流。 TPD3S014 和 TPD3S044 的连续电流分别为 0.5A 和 1.5A。 TVS 二极管阵列的额定 ESD 冲击消散值高于 IEC 61000-4-2 国际标准中规定的最高水平。 此器件高度集成，并且采用易于布线的 DBV 封装，可对便携式计算机、高清数字 TV 和机顶盒等应用中的 USB 接口提供强力的电路保护。
查看全部

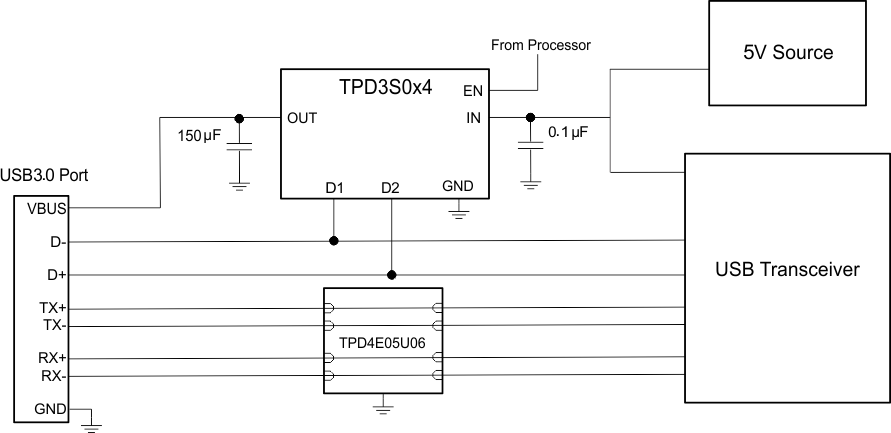

TPD3S014DBVR 电路图

TPD3S014DBVR 电路图

TPD3S014DBVR 电路图
