TPD1S414YZR

Texas Instruments 配电开关，负载驱动器

产品简介：具有 ESD 功能的 USB 充电器过压保护开关

查看详情

TPD1S414YZR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD1S414YZR 中文资料属性参数

  • 现有数量：2,449现货9,000Factory
  • 价格：1 : ￥8.67000剪切带（CT）3,000 : ￥3.93520卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：USB 开关
  • 输出数：1
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：N 通道
  • 接口：开/关
  • 电压 - 负载：30V（最大）
  • 电压 - 供电 (Vcc/Vdd)：-
  • 电流 - 输出（最大值）：-
  • 导通电阻（典型值）：39 毫欧
  • 输入类型：非反相
  • 特性：压摆率受控型
  • 故障保护：超温
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 供应商器件封装：12-DSBGA
  • 封装/外壳：12-UFBGA，DSBGA

产品特性

  • VBUS_CON 上的输入直流电压保护高达 30V
  • 低 RON nFET 开关支持主机和充电模式
  • 耐受高达 100V 开路浪涌电压（按照 IEC61000-4-5 标准）
  • 内部 15ms 启动延迟
  • 内部 30ms 软启动延迟以最大限度地减小 USB 涌入电流
  • ESD 性能 VBUS_CON±15kV 接触放电 (IEC 61000-4-2) ±15kV 空气间隙放电 (IEC 61000-4-2)
  • ±15kV 接触放电 (IEC 61000-4-2)
  • ±15kV 空气间隙放电 (IEC 61000-4-2)
  • 集成输入启用和状态输出信号
  • 热关断特性
  • 节省空间的晶圆芯片级 (WCSP) 封装 (1.4mm x 1.89mm)
  • 手机
  • 电子书
  • 便携式媒体播放器

产品概述

TPD1S414 是一款用于 USB 连接器的 VBUS 线路保护的单芯片解决方案。 此双向 nFET 开关在保护内部系统电路不受任何 VBUS_CON 引脚上过压情况影响的同时，可确保充电和主机模式下的安全电流流量。 在 VBUS_CON 引脚上，这个器件能够处理高达 30V 超压保护。在 EN 引脚切换为低电平时，TPD1S414 在接通 nFET 之前通过一个软启动延迟来等待 20ms。 ACK 引脚表示 FET 完全接通。
查看全部

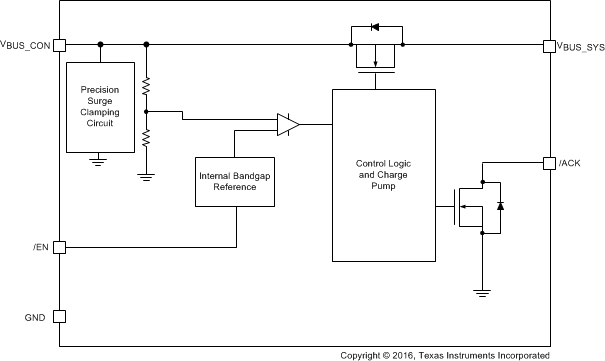

TPD1S414YZR 电路图

TPD1S414YZR 电路图

TPD1S414YZR 电路图
