TLV810EA29DBZR

Texas Instruments 监控器

更新日期：2024-04-01 00:04:00

TLV810EA29DBZR

Texas Instruments 监控器

产品简介：具有高电平有效推挽输出的低功耗电压监控器（复位 IC）

查看详情

TLV810EA29DBZR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV810EA29DBZR 中文资料属性参数

  • 现有数量：12,390现货9,000Factory
  • 价格：1 : ￥4.69000剪切带（CT）3,000 : ￥1.65106卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：简单复位/加电复位
  • 受监控电压数：1
  • 电压 - 阈值：2.93V
  • 输出：推挽式/图腾柱
  • 复位：高有效
  • 复位超时：最小为 130ms
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：TO-236-3，SC-59，SOT-23-3
  • 供应商器件封装：SOT-23-3

产品特性

  • 当 VDD = 0.7-6V 时，确保执行 RESET/RESET
  • 固定延时时间：40µs、10ms、50ms、100ms、200ms、400ms
  • 电源电流 (IDD)：250nA（典型值） 1µA（VDD = 3.3V 时的最大值）
  • 1µA（VDD = 3.3V 时的最大值）
  • 输出拓扑： TLV809E：推挽，低电平有效 TLV803E：开漏，低电平有效 TLV810E：推挽，高电平有效
  • TLV809E：推挽，低电平有效
  • TLV803E：开漏，低电平有效
  • TLV810E：推挽，高电平有效
  • 欠压检测： 高准确度：±0.5%（典型值） (VIT–)：1.7V、1.8V、1.9V、2.25V、2.4V、2.64V、 2.93V、3.08V、3.3V、4.2V、4.38V、4.55V、4.63V
  • 高准确度：±0.5%（典型值）
  • (VIT–)：1.7V、1.8V、1.9V、2.25V、2.4V、2.64V、 2.93V、3.08V、3.3V、4.2V、4.38V、4.55V、4.63V
  • 封装： SOT23-3 (DBZ)（引脚 1 = GND） SOT23-3 (DBZ)（带引脚 1 = RESET/RESET） SOT23-3 (DBZ)（引脚 3 = GND） SC-70 (DCK) X2SON-5 (DPW)
  • SOT23-3 (DBZ)（引脚 1 = GND）
  • SOT23-3 (DBZ)（带引脚 1 = RESET/RESET）
  • SOT23-3 (DBZ)（引脚 3 = GND）
  • SC-70 (DCK)
  • X2SON-5 (DPW)
  • 温度范围：–40°C 至 +125°C
  • 与 MAX803/809/810、APX803/809/810 引脚对引脚兼容

产品概述

TLV803E、TLV809E 和 TLV810E 是 TLV803、TLV853、TLV809、LM809、TPS3809 和 TLV810 的增强替代品。TLV80xE 和 TLV81xE 具有静态电流 IQ 低、精度高、温度范围宽和上电复位 (VPOR) 低等优势，能够提高系统可靠性。TLV80xE 和 TLV81xE 系列是具有低 IQ（250nA 典型值、1µA 最大值）的电压监控电路（复位 IC），可监控 VDD 电压电平。每当电源电压 VDD 下降到出厂编程下降阈值电压 VIT- 以下时，这些器件都会启动一个复位信号。VDD 电压升至上升电压阈值 (VIT+)（等于下降电压阈值 (VIT-) 与迟滞电压 (VHYS) 之和）以上后，在固定复位延时时间 tD 内，复位输出都会保持低电平。这些器件具有集成的毛刺抑制功能，可忽略 VDD 引脚上的快速瞬变。这些电压监控器的 IQ 低，且精度高（典型值为 ±0.5%），非常适合低功耗和便携式应用。对于低至 VPOR = 0.7V 的电源电压，TLV80xE 和 TLV81xE 器件具有指定输出逻辑状态。TLV80xE 和 TLV81xE 器件可采用业界通用的 3 引脚 SOT23 (DBZ) 和 SC70 (DCK) 封装以及超紧凑 X2SON (DPW) 封装。
查看全部

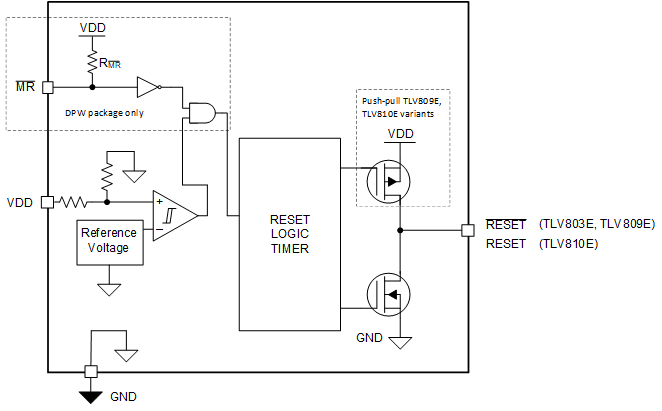

TLV810EA29DBZR 电路图

TLV810EA29DBZR 电路图

TLV810EA29DBZR 电路图
