TLV75801PDBVT

Texas Instruments 稳压器 - 线性

更新日期：2024-04-01 00:04:00

TLV75801PDBVT

Texas Instruments 稳压器 - 线性

产品简介：具有使能功能的 500mA、低 IQ、高精度、可调节超低压降稳压器

查看详情

TLV75801PDBVT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV75801PDBVT 中文资料属性参数

  • 现有数量：4,599现货8,000Factory
  • 价格：1 : ￥8.27000剪切带（CT）250 : ￥5.40116卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：正
  • 输出类型：可调式
  • 稳压器数：1
  • 电压 - 输入（最大值）：6V
  • 电压 - 输出（最小值/固定）：0.55V
  • 电压 - 输出（最大值）：5.5V
  • 电压降（最大值）：0.88V @ 500mA
  • 电流 - 输出：500mA
  • 电流 - 静态 (Iq)：35 μA
  • 电流 - 供电（最大值）：-
  • PSRR：50dB ~ 30dB（1kHz ~ 1MHz）
  • 控制特性：使能
  • 保护功能：过流，超温，欠压锁定（UVLO）
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：SC-74A，SOT-753
  • 供应商器件封装：SOT-23-5

产品特性

  • 输入电压范围：1.5V 至 6.0V
  • 可调节输出电压： 0.55V 至 5.5V
  • 0.55V 至 5.5V
  • 低压降： 500mA 时为 130mV（最大值）(3.3 V OUT)
  • 500mA 时为 130mV（最大值）(3.3 V OUT)
  • 高输出精度: 0.7%（典型值）和 1%（温度范围内的最大值）
  • I Q：25µA（典型值）
  • 内置软启动功能，具有单调 V OUT 上升
  • 封装： 2mm × 2mm WSON-6 (DRV) SOT23-5 (DBV)
  • 2mm × 2mm WSON-6 (DRV)
  • SOT23-5 (DBV)
  • 有源输出放电

产品概述

TLV758P 是一款可调节的 500A 低压降 (LDO) 稳压器。该器件采用小型 6 引脚 2mm × 2mm WSON 封装和 5 引脚 SOT23 封装并具有极低的静态电流，可提供快速的线路和负载瞬态性能。 TLV758P 具有 130mV 的超低压降（500mA 时），有助于提高系统的功率效率。 TLV758P 经优化支持 1.5V 至 6.0V 的输入电压范围以及 0.55V 至 5.5V 的外部可调输出范围，适用于各种应用。这种低输出电压使得该 LDO 能够为具有较低内核电压的现代微控制器供电。 TLV758P 在与支持小尺寸总体解决方案的小型陶瓷输出电容器搭配使用时，可保持稳定。精密带隙和误差放大器具有高精度特性，在 25°C 时可提供 0.7%（最大值）的精度，在整个工作温度范围 (85°C) 内可提供 1%（最大值）的精度。该器件包括集成的热关断、电流限制和欠压锁定 (UVLO) 功能。 TLV758P 包含一个内部折返电流限制，有助于在短路事件中减少热耗散。
查看全部

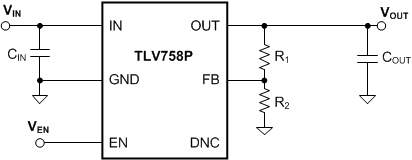

TLV75801PDBVT 电路图

TLV75801PDBVT 电路图

TLV75801PDBVT 电路图
