更新日期：2024-04-01 00:04:00
产品简介：具有使能功能的 300mA 低 IQ 低压降(LDO) 稳压器
查看详情TLV74315PDQNR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TLV74315PDQNR 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥2.54000剪切带（CT）3,000 : ￥0.43883卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 输出配置：正
- 输出类型：固定
- 稳压器数：1
- 电压 - 输入（最大值）：5.5V
- 电压 - 输出（最小值/固定）：1.5V
- 电压 - 输出（最大值）：-
- 电压降（最大值）：0.4V @ 300mA
- 电流 - 输出：300mA
- 电流 - 静态 (Iq)：60 μA
- 电流 - 供电（最大值）：-
- PSRR：68dB ~ 28dB（100Hz ~ 100kHz）
- 控制特性：使能
- 保护功能：限流，热关断，UVLO
- 工作温度：-40°C ~ 125°C（TJ）
- 安装类型：表面贴装型
- 封装/外壳：4-XDFN 裸露焊盘
- 供应商器件封装：4-X2SON（1x1）
产品特性
- 输入电压范围：1.4V 至 5.5V
- 使用 1µF 陶瓷输出电容器实现稳定运行
- 折返过流保护
- 封装：SOT-23 (5)X2SON (4)
- SOT-23 (5)
- X2SON (4)
- 极低压差：125mV/300mA (3.3VOUT)
- 精度：1%（典型值）、1.4%（最大值）
- 低 IQ：34µA
- 可提供固定输出电压：1V 至 3.3V
- 高电源抑制比 (PSRR)：1kHz 频率时为 50dB
- 有源输出放电
产品概述
TLV743P 低压差线性稳压器 (LDO) 是一款超小型低静态电流 LDO，可提供 300mA 拉电流，具有良好的线路和负载瞬态性能。此器件提供了 1% 的典型精度。TLV743P 器件旨在使用 1µF 的小型输出电容器实现稳定运行。TLV743P 器件可在器件加电和使能期间提供折返电流控制。该功能对于电池供电型器件尤为重要。TLV743P 提供了有源下拉电路，用于在器件处于禁用状态时对输出负载进行快速放电。TLV743P 采用标准 DBV (SOT-23) 和 DQN (X2SON) 封装。

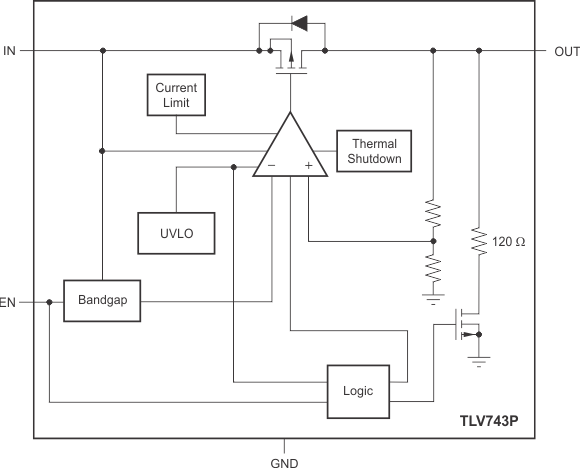

TLV74315PDQNR 电路图
TLV74315PDQNR 电路图
