更新日期：2024-04-01 00:04:00
产品简介：200mA 低 IQ、低压降 (LDO) 稳压器
查看详情TLV74212PDQNR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
X2SON-4
2022+ -
19
-
上海市
-
-
-
原装可开发票
TLV74212PDQNR 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥2.54000剪切带（CT）3,000 : ￥0.47699卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 输出配置：正
- 输出类型：固定
- 稳压器数：1
- 电压 - 输入（最大值）：5.5V
- 电压 - 输出（最小值/固定）：1.2V
- 电压 - 输出（最大值）：-
- 电压降（最大值）：-
- 电流 - 输出：200mA
- 电流 - 静态 (Iq)：50 μA
- 电流 - 供电（最大值）：-
- PSRR：70dB ~ 55dB（100Hz ~ 1MHz）
- 控制特性：使能
- 保护功能：过流，超温，反极性，欠压锁定（UVLO）
- 工作温度：-40°C ~ 125°C（TJ）
- 安装类型：表面贴装型
- 封装/外壳：4-XDFN 裸露焊盘
- 供应商器件封装：4-X2SON（1x1）
产品特性
- 输入电压范围：2V 至 5.5V
- 可提供 0.85V 至 5V 范围（以 50mV 为增量）内的固定输出电压组合(1)
- 典型精度为 0.5%
- 高 PSRR： 1MHz 时为 55dB
- 1MHz 时为 55dB
- 启用时的 IQ：25µA
- 禁用时的 IQ：1µA
- 有源输出放电
- 热关断保护和过流保护
- 封装： 1mm × 1mm DQN (X2SON)
- 1mm × 1mm DQN (X2SON)
产品概述
TLV742P 系列低压降线性稳压器 (LDO) 经过优化，能够通过支持宽输出电压范围提供出色的性能。这些 LDO 可将单节锂离子电池的输入至输出电压直接调节为低至 0.85V。如果此器件用于对直流/直流转换器输出进行后期调节，则其在 1MHz 下的 55dB 高 PSRR 可抑制纹波，从而提供低噪声且良好调节的稳定 VOUT。TLV742P 具备有源输出放电特性，有助于在系统处于禁用状态、待机模式或睡眠模式时确保输出保持低电平。此外，该器件的过流保护功能可在输出短路的情况下保护器件，并且其热关断功能可防止过热。TLV742P 系列稳压器采用 1mm × 1mm X2SON 封装，因此可最大限度减少 PCB 面积。

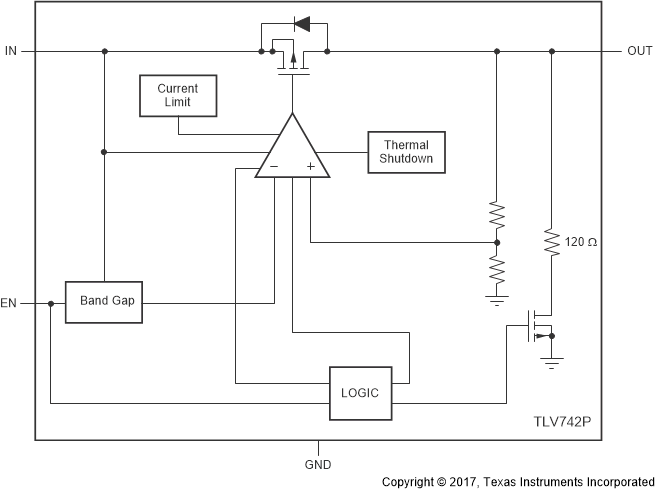

TLV74212PDQNR 电路图
TLV74212PDQNR 电路图
