TLV7101828QDSERQ1

Texas Instruments 稳压器 - 线性

更新日期：2024-04-01 00:04:00

TLV7101828QDSERQ1

Texas Instruments 稳压器 - 线性

产品简介：具有使能功能的汽车类、200mA、高 PSRR、双通道低压降稳压器

查看详情

TLV7101828QDSERQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV7101828QDSERQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥4.45000剪切带（CT）3,000 : ￥1.57726卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：正
  • 输出类型：固定
  • 稳压器数：2
  • 电压 - 输入（最大值）：5.5V
  • 电压 - 输出（最小值/固定）：1.8V，2.8V
  • 电压 - 输出（最大值）：-
  • 电压降（最大值）：-，0.215V @ 200mA
  • 电流 - 输出：200mA
  • 电流 - 静态 (Iq)：110 μA
  • 电流 - 供电（最大值）：-
  • PSRR：80dB ~ 50dB（10Hz ~ 100kHz）
  • 控制特性：使能
  • 保护功能：过流，超温，短路，欠压锁定（UVLO）
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：6-WFDFN
  • 供应商器件封装：6-WSON（1.5x1.5）

产品特性

  • Qualified for Automotive Applications
  • AEC-Q100 Qualified With the Following Results: Device Temperature Grade 1: –40°C to 125°C Ambient Operating Temperature Range Device HBM ESD Classification Level H2 Device CDM ESD Classification Level C4B
  • Device Temperature Grade 1: –40°C to 125°C Ambient Operating Temperature Range
  • Device HBM ESD Classification Level H2
  • Device CDM ESD Classification Level C4B
  • Very Low Dropout: 150 mV at IOUT = 200 mA and VOUT = 2.8 V 75 mV at IOUT = 100 mA and VOUT = 2.8 V 40 mV at IOUT = 50 mA and VOUT = 2.8 V
  • 150 mV at IOUT = 200 mA and VOUT = 2.8 V
  • 75 mV at IOUT = 100 mA and VOUT = 2.8 V
  • 40 mV at IOUT = 50 mA and VOUT = 2.8 V
  • 2% Accuracy Over Temperature
  • Low IQ of 35 μA per Regulator
  • Multiple Fixed-Output Voltage Combinations Possible from 1.2 V to 4.8 V
  • High PSRR: 70 dB at 1kHz
  • Stable With Effective Capacitance of 0.1 µF(1)
  • Overcurrent and Thermal Protection
  • Dedicated VREF for Each Output Minimizes Crosstalk
  • Available in 1.5mm × 1.5mm SON-6 Package

产品概述

The TLV7103318-Q1 and TLV7101828-Q1 family of dual, low-dropout (LDO) linear regulators are low quiescent current devices with excellent line and load transient performance. These LDOs are designed for power-sensitive applications. These devices provide a typical accuracy of 2% over temperature.The TLV7103318-Q1 and TLV7101828-Q1 family are available in a 1,5-mm × 1,5-mm SON-6 package, and are ideal for handheld applications.
查看全部

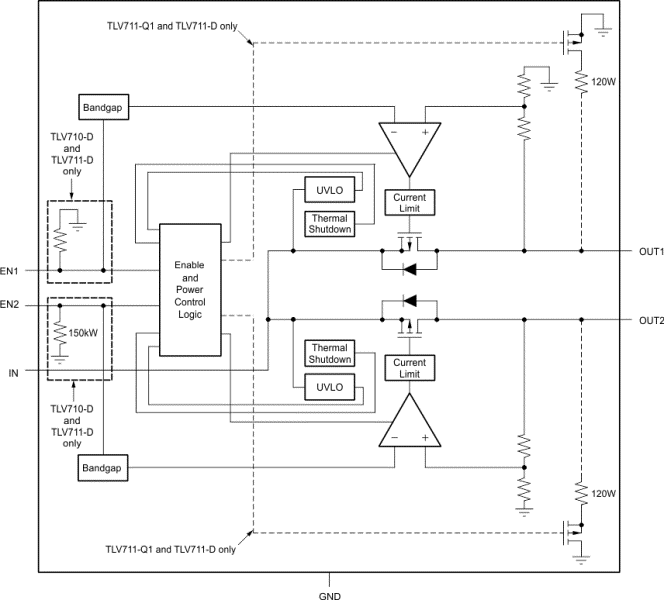

TLV7101828QDSERQ1 电路图

TLV7101828QDSERQ1 电路图

TLV7101828QDSERQ1 电路图
