TLV70028QDDCRQ1

Texas Instruments 稳压器 - 线性

更新日期：2024-04-01 00:04:00

TLV70028QDDCRQ1

Texas Instruments 稳压器 - 线性

产品简介：汽车类 200mA、高 PSRR、低 IQ、低压降稳压器

查看详情

TLV70028QDDCRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV70028QDDCRQ1 中文资料属性参数

  • 现有数量：0现货9,000Factory查看交期
  • 价格：1 : ￥4.05000剪切带（CT）3,000 : ￥1.44171卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：正
  • 输出类型：固定
  • 稳压器数：1
  • 电压 - 输入（最大值）：5.5V
  • 电压 - 输出（最小值/固定）：2.8V
  • 电压 - 输出（最大值）：-
  • 电压降（最大值）：0.25V @ 200mA
  • 电流 - 输出：200mA
  • 电流 - 静态 (Iq)：55 μA
  • 电流 - 供电（最大值）：270 μA
  • PSRR：68dB（1kHz）
  • 控制特性：使能
  • 保护功能：过流，超温，反极性，欠压锁定（UVLO）
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-23-5 细型，TSOT-23-5
  • 供应商器件封装：SOT-23-THIN

产品特性

  • 符合汽车类应用的 标准 中。
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围 器件人体放电模型 (HBM) 静电防护 (ESD) 分类等级 H2 器件 CDM ESD 分类等级 C4B
  • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
  • 器件人体放电模型 (HBM) 静电防护 (ESD) 分类等级 H2
  • 器件 CDM ESD 分类等级 C4B
  • 2% 精度
  • 低 IQ：31µA
  • 固定输出电压组合（可能为 1.9V 至 4.8V）
  • 高 PSRR：频率 1kHz 时为 68dB
  • 可实现稳定运行的有效电容值：0.1 µF
  • 热关断及过流保护功能
  • 锁存性能可达 100mA 符合 AEC-Q100 I 级标准
  • 采用 SOT-23-5 和 SC70 封装

产品概述

TLV700xx-Q1 系列低压降线性稳压器 (LDO) 具有较低的静态电流，并且线路和负载瞬态性能出色。这些 LDO 适用于功耗敏感型 应用时，会限制上部输出摆幅。高精度带隙与误差放大器支持 2% 总误差精度。低输出噪声、极高的电源抑制比 (PSRR) 和低压降电压使得这一系列器件成为大多数电池供电类手持设备的理想选择。所有器件版本都具有热关断和电流限值以保证安全。此外，这些器件还能在采用仅 0.1µF 的有效输出电容时保持稳定。这一特性允许使用具有较高偏置电压和温度降额的成本有效电容器。这些器件在不产生输出负载的情况下可调节至特定的精度。TLV700xx-Q1 LDO 可采用 SOT-23-5 和 SC70 封装。
查看全部

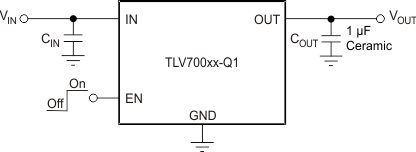

TLV70028QDDCRQ1 电路图

TLV70028QDDCRQ1 电路图

TLV70028QDDCRQ1 电路图
