更新日期：2024-04-01 00:04:00
产品简介：采用 3x3 QFN 封装、具有 DCS-Control 的 4V 至 17V、1A 降压转换器
查看详情TLV62150ARGTT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
QFN-16(3x3)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TLV62150ARGTT 中文资料属性参数
- 现有数量：369现货10,000Factory
- 价格：1 : ￥12.72000剪切带（CT）250 : ￥8.61768卷带（TR）
- 系列：DCS-Control?
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 功能：降压
- 输出配置：正
- 拓扑：降压
- 输出类型：可调式
- 输出数：1
- 电压 - 输入（最小值）：4V
- 电压 - 输入（最大值）：17V
- 电压 - 输出（最小值/固定）：0.9V
- 电压 - 输出（最大值）：5V
- 电流 - 输出：1A
- 频率 - 开关：2.5MHz
- 同步整流器：是
- 工作温度：-40°C ~ 85°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：16-VFQFN 裸露焊盘
- 供应商器件封装：16-VQFN（3x3）
产品特性
- DCS-Control拓扑技术
- 输入电压范围：4V 至 17V
- 输出电流高达 1A
- 0.9V 至 5V 可调节输出电压
- 引脚可选输出电压（标称值，+5%）
- 可编程软启动和跟踪
- 无缝节电模式转换
- 19µA 的静态电流（典型值）
- 可选运行频率
- 电源正常输出
- 100% 占空比模式
- 短路保护
- 过温保护
- 要了解改进的特性集，请见TPS62150
- 引脚至引脚兼容于 TLV62130
- 采用 3mm × 3mm 超薄四方扁平无引线 (VQFN)-16 封装
- 标准 12V 导轨式电源
- 由单节或多节锂离子电池组成的负载点 (POL) 电源
- 电器、楼宇自动化
- 移动 PC、平板、调制解调器、摄像头
- TV、机顶盒、音频
产品概述
TLV62150x 器件是一款简单易用的同步降压 DC-DC 转换器，针对 高功率密度的应用 进行了优化。该器件的开关频率典型值高达 2.5MHz，允许使用小型电感器，通过利用DCS-Control™ 拓扑提供快速瞬态响应并实现高输出电压精度。此器件具有 4V 至 17V 宽运行输入电压范围，非常适用于由锂离子或其它电池以及 12V 中间电源轨供电的系统。其输出电压为 0.9V 至 5V，支持高达 1A 的持续输出电流（使用 100% 占空比模式）。输出电压启动斜坡由软启动引脚控制，从而允许作为独立电源或者在跟踪配置下的运行。通过配置使能和开漏电源正常引脚也有可能实现电源排序。在节能模式下，器件可根据输入电压 (VIN) 生成约 19μA 的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。在关断模式下，此器件会关闭且关断期间的流耗少于 2μA。该器件采用 3mm × 3mm (RGT) 16 引脚超薄型四方扁平无引线 (VQFN) 封装。

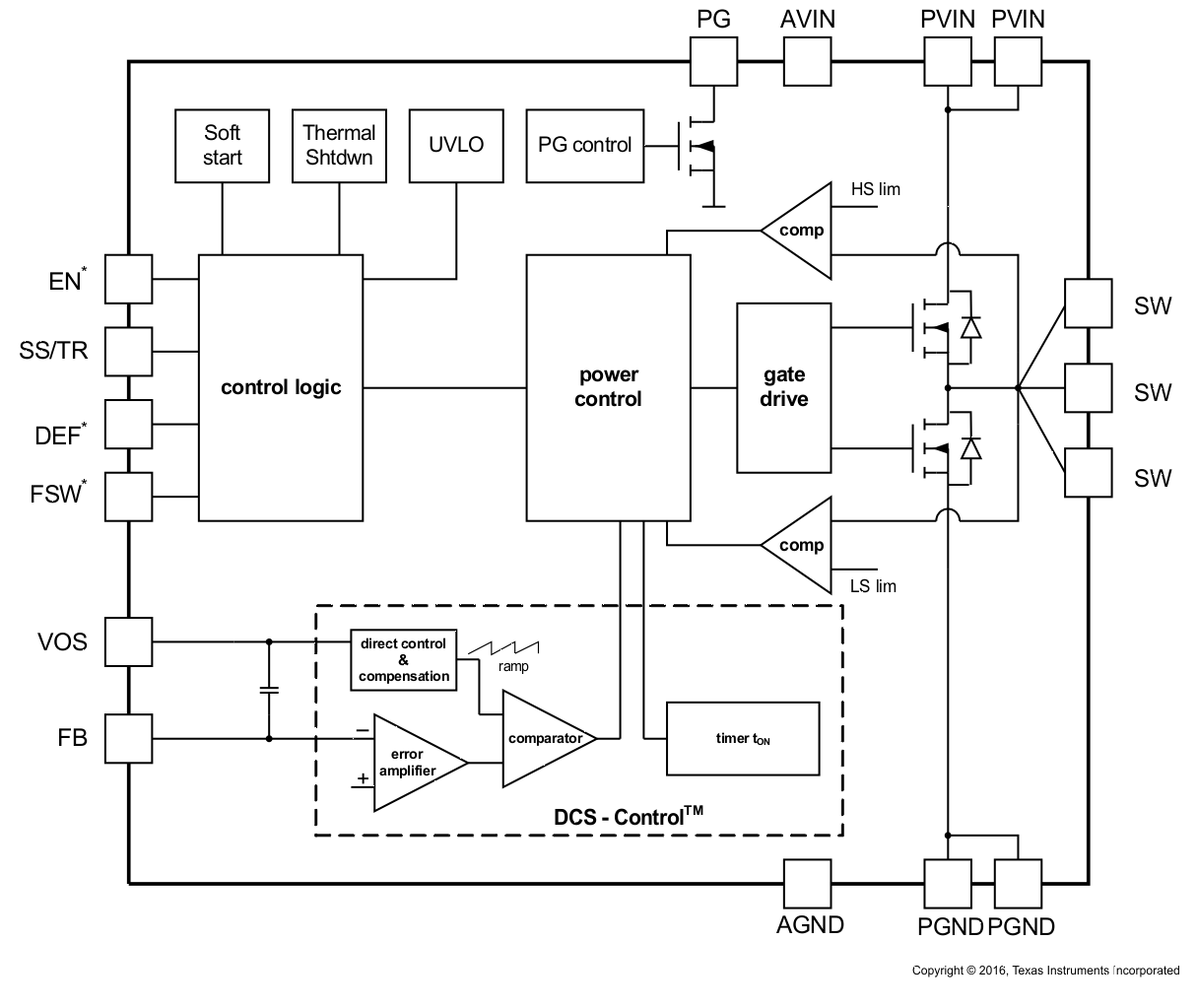

TLV62150ARGTT 电路图
TLV62150ARGTT 电路图
