TLV62130ARGTR

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：采用 3x3 QFN 封装、具有 DCS-Control 的 3-17V 3A 降压转换器

查看详情

TLV62130ARGTR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV62130ARGTR 中文资料属性参数

  • 现有数量：25,305现货
  • 价格：1 : ￥12.88000剪切带（CT）3,000 : ￥6.55867卷带（TR）
  • 系列：DCS-Control?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：降压
  • 输出配置：正
  • 拓扑：降压
  • 输出类型：可调式
  • 输出数：1
  • 电压 - 输入（最小值）：4V
  • 电压 - 输入（最大值）：17V
  • 电压 - 输出（最小值/固定）：0.9V
  • 电压 - 输出（最大值）：5V
  • 电流 - 输出：3A
  • 频率 - 开关：2.5MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：16-VFQFN 裸露焊盘
  • 供应商器件封装：16-VQFN（3x3）

产品特性

  • DCS-Control™拓扑
  • 输入电压范围：3V 至 17V
  • 输出电流高达 3A
  • 可调节输出电压为 0.9V 至 5.5V
  • 可通过引脚选择输出电压（标称值，+5%）
  • 可编程软启动和跟踪
  • 无缝省电模式转换
  • 19µA 的静态电流（典型值）
  • 可选运行频率
  • 电源正常输出
  • 100% 占空比模式
  • 短路保护功能
  • 过热保护
  • 要获得改进的特性集，请见 TPS62130
  • 与 TLV62150 引脚兼容 中）
  • 采用 3mm × 3mm VQFN-16 封装
  • 使用 TLV62130 并借助 WEBENCH® Power Designer 创建定制设计方案

产品概述

TLV62130 器件是易于使用的同步降压 DC-DC 转换器，针对 高功率密度的应用 进行了优化。该器件的开关频率典型值高达 2.5MHz，允许使用小型电感器，通过利用 DCS-Control™拓扑技术提供快速的瞬态响应并实现高输出电压精度。此器件具有 3V 至 17V 宽运行输入电压范围，非常适用于由锂离子或其它电池以及 12V 中间电源轨供电的系统。其支持高达 3A 的持续输出电流，输出电压范围为 0.9V 至 5.5V（100% 占空比模式下）。输出电压启动斜坡由软启动引脚控制，可由独立电源供电运行，也可在跟踪配置下运行。此外，还可以通过配置使能引脚和开漏电源正常状态引脚实现电源排序。在节能模式下，器件可根据 VIN 生成约 19µA 的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。在关断模式下，此器件会关闭且关断期间的流耗少于 2µA。该器件采用 3mm × 3mm (RGT) 16 引脚超薄型四方扁平无引线 (VQFN) 封装。
查看全部

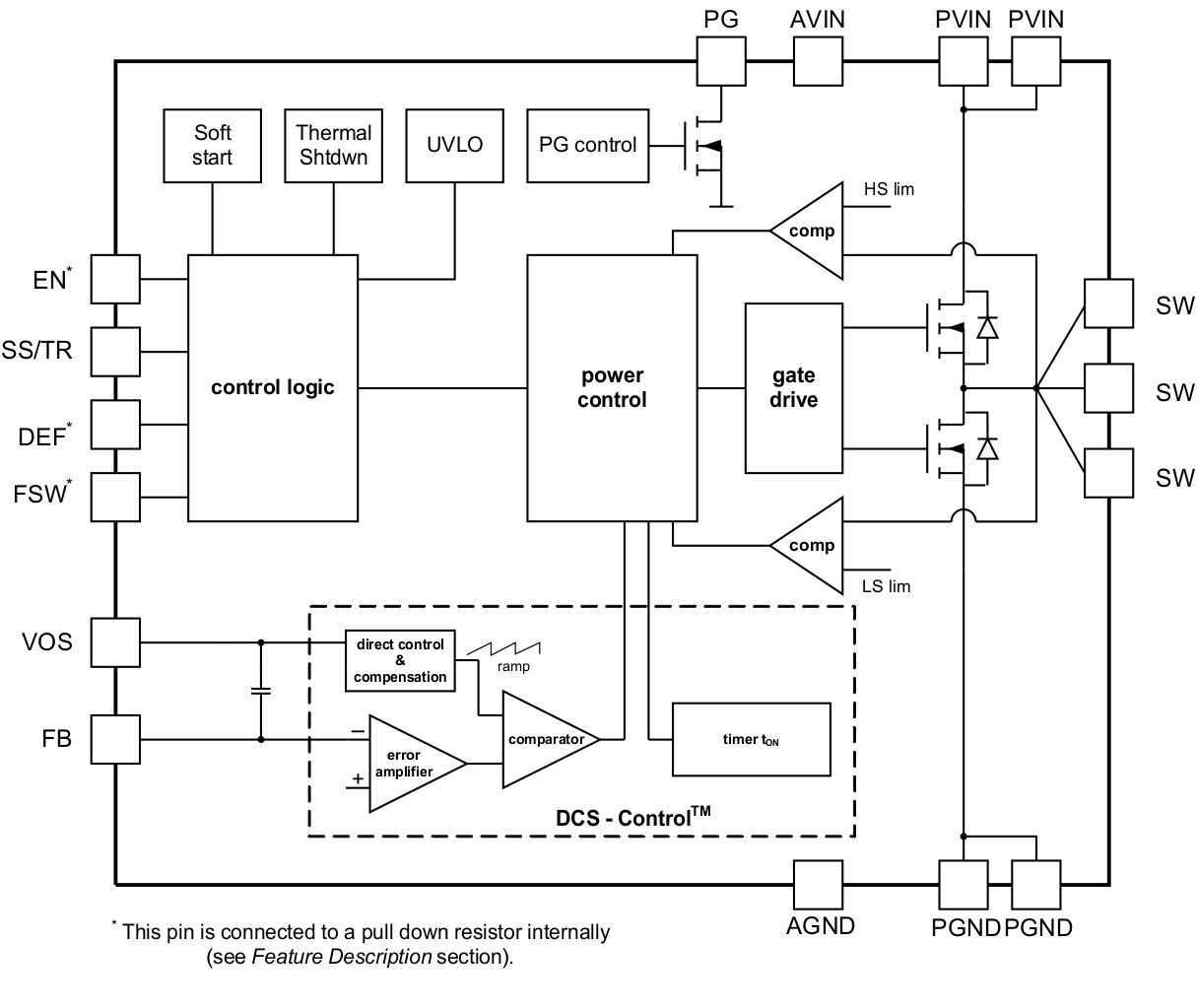

TLV62130ARGTR 电路图

TLV62130ARGTR 电路图

TLV62130ARGTR 电路图
