TLV62084ADSGT

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：采用 2mm x 2mm 小外形尺寸无引线 (SON) 封装的 2A 高效降压转换器

查看详情

TLV62084ADSGT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV62084ADSGT 中文资料属性参数

  • 现有数量：2,678现货10,000Factory
  • 价格：1 : ￥13.04000剪切带（CT）250 : ￥8.51116卷带（TR）
  • 系列：DCS-Control?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：降压
  • 输出配置：正
  • 拓扑：降压
  • 输出类型：可调式
  • 输出数：1
  • 电压 - 输入（最小值）：2.7V
  • 电压 - 输入（最大值）：6V
  • 电压 - 输出（最小值/固定）：0.5V
  • 电压 - 输出（最大值）：4V
  • 电流 - 输出：2A
  • 频率 - 开关：2MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：8-WFDFN 裸露焊盘
  • 供应商器件封装：8-WSON（2x2）

产品特性

  • DCS-Control架构，用于快速瞬态稳压
  • 2.5V 至 6V 输入电压范围 (TLV62080)
  • 2.7V 至 6V 输入电压范围（TLV62084 和 TLV62084A）
  • 100% 占空比，以实现最低压降
  • 用于实现轻载效率的省电模式
  • 输出放电功能
  • 电源正常输出
  • 热关断
  • 采用 2mm x 2mm、8 引脚晶圆级小外形无引线 (WSON) 封装
  • 有关改进的 特性 集，请参见 TPS62080
  • 使用 TLV6208x 并借助 WEBENCH Power Designer 创建定制设计方案
  • 电池供电类便携式器件
  • 负载点稳压器
  • PC、笔记本电脑、服务器
  • 机顶盒
  • 固态硬盘 (SSD)、存储器电源

产品概述

TLV6208x 系列器件是小型降压转换器，所用外部组件较少，可实现具有成本效益的解决方案。此类器件属于同步降压转换器，其输入电压范围为 2.5V/2.7V（TLV62080 为 2.5V，TLV62084x 为 2.7V）至 6V。TLV6208x 器件专注于在宽输出电流范围内实现高效降压转换。该转换器在中等至高负载条件下采用脉宽调制 (PWM) 模式，而在轻载电流条件下自动进入省电模式，从而在整个负载电流范围内保持高效运行。 为了满足系统电源轨需求，内部补偿电路支持在较大外部输出电容值范围内进行选择。凭借 DCS-Control™（无缝过渡至节能模式的直接控制）架构，该器件实现了优异的负载瞬态性能和输出电压稳压精度。该器件采用带有散热焊盘的 2mm x 2mm 晶圆级小外形无引线 (WSON) 封装。
查看全部

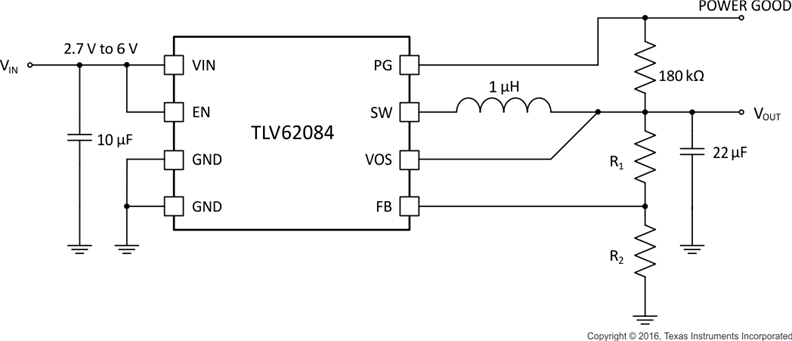

TLV62084ADSGT 电路图

TLV62084ADSGT 电路图

TLV62084ADSGT 电路图
