TLV117115DCYR

Texas Instruments 稳压器 - 线性

更新日期：2024-04-01 00:04:00

TLV117115DCYR

Texas Instruments 稳压器 - 线性

产品简介：1A 低压降稳压器 (tab GND)

查看详情

TLV117115DCYR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV117115DCYR 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：2,500 : ￥1.83643卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：正
  • 输出类型：固定
  • 稳压器数：1
  • 电压 - 输入（最大值）：5.5V
  • 电压 - 输出（最小值/固定）：1.5V
  • 电压 - 输出（最大值）：-
  • 电压降（最大值）：0.8V @ 1A
  • 电流 - 输出：1A
  • 电流 - 静态 (Iq)：100 μA
  • 电流 - 供电（最大值）：-
  • PSRR：65dB（100Hz）
  • 控制特性：-
  • 保护功能：过流，超温，反极性，欠压锁定（UVLO）
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：TO-261-4，TO-261AA
  • 供应商器件封装：SOT-223-4

产品特性

  • 精度：1.5%（典型值）
  • 低 IQ：100μA（最大值）比标准 1117 器件低 500 倍
  • 比标准 1117 器件低 500 倍
  • VIN：2.0V 至 5.5VVIN：绝对最大值为 6.0V
  • VIN：绝对最大值为 6.0V
  • 输出电流 0mA 时保持稳定
  • 低压降：VOUT = 3.3V，1A 时为 455mV
  • 高电源抑制比 (PSRR)：频率 1kHz 时为 65dB
  • 最低保证限流：1.1A
  • 与低成本陶瓷电容器一起工作时保持稳定性：具有 0Ω 等效串联电阻 (ESR)
  • 具有 0Ω 等效串联电阻 (ESR)
  • 温度范围：-40°C 至 +125°C
  • 具有热关断及过流保护功能
  • 提供的封装类型：小外形尺寸晶体管 (SOT)223 封装可提供的电压选项的完整列表请参阅此文档末尾的。
  • 可提供的电压选项的完整列表请参阅此文档末尾的。

产品概述

TLV1171 低压降 (LDO) 线性稳压器是普及型 1117 稳压器的低输入电压版本。TLV1171 是一款极低功耗器件，其消耗的静态电流为传统 1117 稳压器的五百分之一，这使得 TLV1171非常适合于需要极低待机电流的应用。 TLV1171 LDO 还可在 0 mA 负载电流下保持稳定；没有最低负载要求，这使得此器件非常适合于需要在待机时为极小负载供电、同时又可在正常工作期间提供大约 1A 大电流的应用。 TLV1171 可提供出色的线路与负载瞬态性能，从而可在负载电流要求从不足 1 mA 变为超过 500 mA 时实现极低的下冲与过冲输出电压。高精度带隙与误差放大器支持 1.5% 的精度。 极高的电源抑制比使该器件能够在开关稳压器之后用于后稳压。 其它重要特性还包括低输出噪声与低压降电压等。该器件可通过内部补偿，在使用 0 Ω ESR 电容器时保持稳定。 这些重要优势可实现对低成本小型陶瓷电容器的使用。 此外，在必要时还可使用具有较高偏置电压和温度降额的低成本电容器。TPS1171 采用 SOT223 封装方式。 对于此器件的替代插脚引线，请参考TLV1171LV。
查看全部

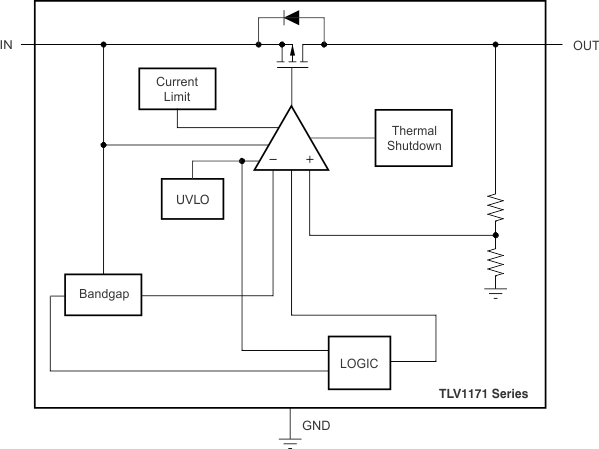

TLV117115DCYR 电路图

TLV117115DCYR 电路图

TLV117115DCYR 电路图
